A legismertebb kalibrációk közé tartozik a Flow Rate, a Pressure Advance, a Temperature Tower és a Max Flow Rate teszt. Ezek közül talán a legfontosabb a Flow Rate kalibráció, amely közvetlenül befolyásolja a nyomat méretpontosságát, felületi minőségét és szilárdságát.
Mi az a Flow Rate?
A Flow Rate (anyagáramlás vagy extrudálási szorzó) azt határozza meg, hogy a nyomtató a szeletelő által kiszámolt mennyiséghez képest mennyi filamentet adagoljon ki a fúvókán keresztül.
A szeletelő kiszámolja, hogy egy adott vonalhoz mennyi műanyagra van szükség, de a valóságban ezt számos tényező befolyásolja:
- a filament tényleges átmérője,
- az anyag típusa (PLA, PETG, ABS, ASA, TPU stb.),
- a nyomtatási hőmérséklet,
- az extruder pontossága,
- a nyomtatási sebesség,
- az adott filament olvadási tulajdonságai.
A Flow Rate értéke általában százalékban jelenik meg. A 100% az alapérték. Ha a nyomtató túl sok anyagot adagol, az értéket csökkenteni kell, például 98%-ra. Ha túl kevés anyag kerül a modellbe, növelhető például 102%-ra.
Miért fontos a Flow Rate kalibráció?
A megfelelő Flow Rate beállításával a nyomtató pontosan annyi anyagot adagol, amennyire a modell elkészítéséhez szükség van. Ez számos előnnyel jár.
Pontosabb méretek
Ha a nyomtató túl sok anyagot adagol, a falak vastagabbak lehetnek a tervezettnél. Ez különösen problémás lehet olyan alkatrészeknél, amelyeknek pontosan kell illeszkedniük egymáshoz.
Szebb felület
A túl magas Flow Rate miatt a felső rétegek túltöltöttek lehetnek, anyagfelhalmozódás jelenhet meg, és a felület egyenetlenné válhat. A megfelelő értékkel a nyomat tisztább és egyenletesebb lesz.
Kevesebb túlextrudálás
A túlextrudálás tipikus jelei:
- vastagabb falak,
- kidudorodó sarkok,
- durva felső felületek,
- rosszabb illeszkedésű alkatrészek,
- anyagfelhalmozódás a varratoknál.
Megbízhatóbb nyomatok
A túl alacsony Flow Rate sem megfelelő. Ilyenkor a rétegek között hézagok jelenhetnek meg, csökkenhet a rétegtapadás, és a nyomat könnyebben törhet.
Mikor érdemes elvégezni a Flow Rate kalibrációt?
Nem szükséges minden nyomtatás előtt kalibrálni, de az alábbi esetekben erősen ajánlott:
- új filament márka használatakor,
- új anyagtípus esetén,
- más színű filament használatakor,
- fúvókacsere után,
- ha fontos a méretpontosság,
- ha a felső felület egyenetlen vagy hézagos,
- ha az alkatrészek nem illeszkednek megfelelően.
Hogyan működik a Flow Rate kalibráció?
A modern szeletelőprogramok, például a Bambu Studio vagy az OrcaSlicer többféle Flow Rate tesztet kínálnak.
A kalibráció során a program különböző anyagáramlási értékekkel készít mintadarabokat. Ezek összehasonlításával kiválasztható az a beállítás, amelyik a legjobb felületi minőséget és méretpontosságot biztosítja.
Mit kell figyelni a tesztmintákon?
- A felső réteg legyen egyenletes.
- Ne legyenek hézagok a vonalak között.
- Ne jelenjen meg anyagfelhalmozódás.
- Az oldalfalak legyenek simák.
- Az élek maradjanak tiszták és pontosak.
A cél nem a legszebbnek tűnő minta kiválasztása, hanem az, ahol sem anyaghiány, sem anyagfelesleg nem figyelhető meg.
Flow Rate és Max Flow Rate – nem ugyanaz
Sok kezdő felhasználó összekeveri ezt a két kalibrációt, pedig teljesen más célt szolgálnak.
Flow Rate kalibráció
A Flow Rate teszt azt határozza meg, hogy a nyomtató pontosan mennyi anyagot adagoljon.
Ez a beállítás elsősorban a felületi minőséget, a falvastagságot és a méretpontosságot befolyásolja.
Max Flow Rate kalibráció
A Max Flow Rate teszt során általában egy vékony, hullámos vagy kígyózó falat nyomtat a gép, miközben a szeletelő fokozatosan növeli a térfogati sebességet (mm³/s).
A cél annak meghatározása, hogy az adott filament és hotend kombináció legfeljebb mekkora anyagmennyiséget képes megfelelően megolvasztani és kinyomtatni.
Amikor a rendszer eléri a határait, megjelenhet:
- az alulextrudálás,
- a rétegek elvékonyodása,
- a felület mattulása,
- anyaghiányból eredő hibák.
A kapott eredmény alapján állítható be a filament profil maximális térfogati sebessége, amely közvetlenül befolyásolja a nyomtatás sebességét.

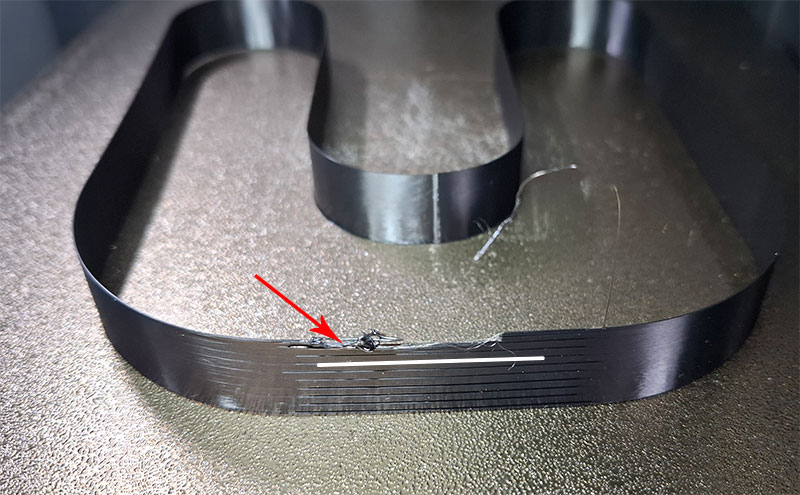

A képen a piros nyíl már azt mutatja ahol már elérte azt a sebességet, ahol már nem egyeneletes az anyag adagolása. A fehér vonal az ami biztonsági ráhagyással még valódi jó nyomatot eredményez.
Flow Rate és Pressure Advance – nem ugyanaz
A Pressure Advance (Klipper esetén K érték, Bambu Studio esetén Flow Dynamics) más problémát old meg.
- Flow Rate: mennyi anyag jön ki a fúvókából.
- Pressure Advance: mikor és milyen egyenletesen érkezik az anyag a fúvókából.
Ha a teljes nyomaton túl sok vagy túl kevés az anyag, akkor Flow Rate problémával állsz szemben. Ha főként a sarkoknál, irányváltásoknál vagy varratoknál jelentkezik a hiba, akkor a Pressure Advance beállítása lehet szükséges.
A szeletelőprogramok kalibrációs része mire való?
A kalibrációs menü célja, hogy ne találgatással kelljen beállítani a nyomtatót és a filamentet. A különböző tesztek segítenek megtalálni az adott anyaghoz legjobban illő paramétereket.
Leggyakoribb kalibrációs tesztek
- Temperature Tower: optimális nyomtatási hőmérséklet meghatározása.
- Flow Rate: anyagáramlás pontosítása.
- Pressure Advance / Flow Dynamics: sarkok és varratok optimalizálása.
- Retraction Test: szálazás csökkentése.
- Max Flow Rate: maximális nyomtatási sebesség meghatározása.
- Tolerance Test: illeszkedések és méretpontosság ellenőrzése.
Milyen sorrendben érdemes kalibrálni?
- Filament szárítása (ha szükséges).
- Temperature Tower futtatása.
- Flow Rate kalibráció.
- Pressure Advance vagy Flow Dynamics.
- Max Flow Rate teszt.
- Valódi próbadarab nyomtatása.
Így minden következő teszt már az előzőleg optimalizált beállításokra épül.
Anyagonként eltérhet az ideális Flow Rate?
Igen. Különböző filamentek eltérően viselkednek nyomtatás közben. Egy PLA-hoz tökéletes beállítás nem feltétlenül lesz megfelelő PETG, ASA vagy TPU esetén.
A kompozit filamentek, például a Carbon Fiber vagy Glass Fiber töltésű anyagok szintén külön kalibrációt igényelhetnek.
Érdemes minden filamenthez külön profilt menteni?
Igen. Ha rendszeresen használsz különböző filamenteket, sok időt spórolhatsz meg azzal, ha minden anyaghoz saját profilt készítesz.
Érdemes külön profilt létrehozni:
- PLA filamenthez,
- PETG filamenthez,
- ABS és ASA filamenthez,
- TPU filamenthez,
- Carbon Fiber és Glass Fiber filamentekhez.
El kell végezni minden új tekercsnél a kalibrációt?
Nem feltétlenül. Ha ugyanattól a gyártótól, ugyanabból az anyagból és ugyanabból a színből vásárolsz filamentet, általában elegendő egyszer elkészíteni a kalibrációt és elmenteni a profilt.
Érdemes azonban újra lefuttatni a teszteket:
- új filament márka esetén,
- új anyagtípus használatakor,
- jelentősen eltérő színnél,
- fúvókacsere után,
- ha a nyomtatási minőség romlani kezd.
A Flow Rate kalibráció az egyik legfontosabb lépés a szebb, pontosabb és megbízhatóbb 3D nyomatok elkészítéséhez. Segít optimalizálni az anyagfelhasználást, javítja a méretpontosságot, csökkenti a túlextrudálást és egyenletesebb felületet eredményez.
A szeletelőprogramok kalibrációs funkciói nem véletlenül léteznek: néhány percnyi teszteléssel jelentősen jobb nyomtatási minőség érhető el. Ha új filamentet használsz, különösen PETG, ASA, ABS, TPU vagy kompozit anyag esetén, a kalibrációra fordított idő többszörösen megtérül a sikeresebb nyomtatásokban.
