A sikeres 3D nyomtatás egyik alapfeltétele a megfelelő nyomtatási hőmérséklet kiválasztása. Hiába használunk minőségi filamentet és jól beállított nyomtatót, ha az anyag túl hidegen vagy túl melegen kerül kinyomtatásra, a végeredmény minősége jelentősen romolhat.
Ebben segít a Temperature Tower, magyarul hőtorony teszt, amely az egyik legfontosabb kalibrációs eszköz a 3D nyomtatás világában.
Mi az a hőtorony?

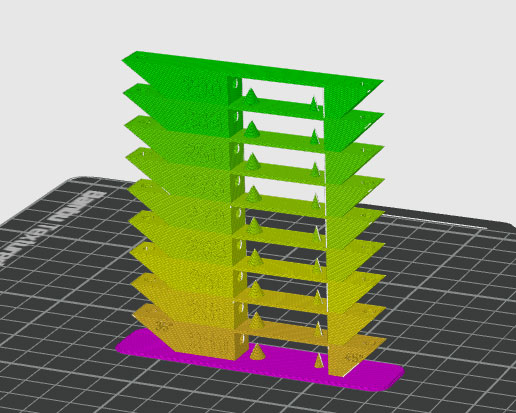

A hőtorony egy speciális tesztmodell, amelyet úgy készítenek elő a szeletelőprogramban, hogy a nyomtatás során meghatározott magasságonként változzon a fúvóka hőmérséklete.

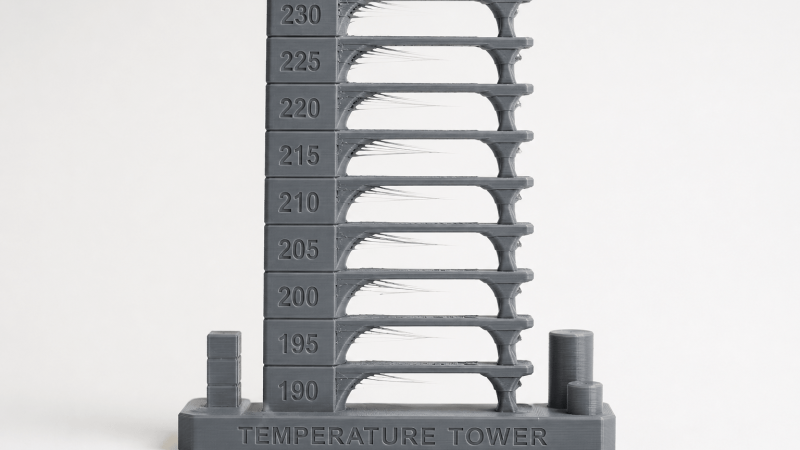

Például egy PLA filament esetén a torony alsó része készülhet 230 °C-on, majd minden új szekcióban 5 °C-kal csökken a hőmérséklet:
- 230 °C
- 225 °C
- 220 °C
- 215 °C
- 210 °C
- 205 °C
- 200 °C
- 195 °C
A nyomtatás végén egyetlen modellen láthatóvá válik, hogyan viselkedik ugyanaz a filament különböző hőmérsékleteken.
Miért fontos a hőtorony teszt?
A filament gyártók által megadott hőmérséklet-tartomány általában viszonylag széles. Egy PLA filament dobozán például gyakran 190–230 °C közötti ajánlás szerepel.
A valóságban azonban minden nyomtató, hotend, fúvóka és filament kombináció másképp viselkedik. Ami az egyik gépen 210 °C-on tökéletes eredményt ad, az egy másik nyomtatón lehet, hogy csak 220 °C-on működik megfelelően.
A hőtorony célja, hogy megtaláld azt a hőmérsékletet, ahol az adott filament a legszebb és legmegbízhatóbb eredményt nyújtja.
Milyen hibákat okozhat a túl alacsony hőmérséklet?
Ha a filament nem olvad meg megfelelően, több probléma is jelentkezhet:
- gyenge rétegtapadás,
- törékeny nyomatok,
- durva felület,
- alulextrudálás,
- rétegek közötti hézagok,
- rosszabb mechanikai szilárdság.
Különösen PETG, ASA és ABS filamenteknél gyakori, hogy a túl alacsony hőmérséklet jelentősen rontja a rétegek közötti tapadást.
Milyen hibákat okozhat a túl magas hőmérséklet?
A túl magas hőmérséklet sem ideális. Ilyenkor az anyag túl folyékonnyá válhat, ami különböző nyomtatási hibákat eredményezhet:
- szálazás (stringing),
- anyagfolyás a részleteknél,
- lekerekedő élek,
- rosszabb méretpontosság,
- fényes vagy megégett felület,
- anyagfelhalmozódás a varratoknál.
Mit kell figyelni a hőtornyon?
A hőtorony értékelése során több szempontot is érdemes megvizsgálni.
Felületi minőség
A megfelelő hőmérsékleten a felület egyenletes és tiszta lesz. Ha a rétegek érdesek vagy túlzottan fényesek, az nem feltétlenül az optimális tartományt jelzi.
Szálazás
A tornyon található hidak és kiálló elemek között gyakran jól láthatóvá válik a stringing. Általában a magasabb hőmérsékleteken több szálazás figyelhető meg.
Hidak (Bridging)
A legtöbb hőtorony tartalmaz hidakat is. Figyeld meg, melyik hőmérsékleten maradnak a leghúzottabbak és legsimábbak ezek a részek.
Túlnyúlások (Overhang)
A túlnyúló részek kiválóan mutatják, hogy az adott hőmérsékleten mennyire képes a filament megtartani a formáját.
Rétegtapadás
A nyomtatás után érdemes kézzel is megvizsgálni a tornyot. A túl alacsony hőmérsékletű szakaszok gyakran könnyebben törnek.
Melyik hőmérsékletet válasszuk?
Sokan azt a hibát követik el, hogy kizárólag a legszebb felületet keresik. A megfelelő hőmérséklet kiválasztásánál azonban több tényezőt kell figyelembe venni:
- jó rétegtapadás,
- minimális szálazás,
- szép felület,
- jó túlnyúlás-kezelés,
- megfelelő hidalási teljesítmény.
A cél általában nem a legalacsonyabb vagy a legmagasabb hőmérséklet kiválasztása, hanem az a tartomány, ahol a legtöbb tulajdonság egyszerre megfelelő.
Érdemes minden filamenthez hőtornyot nyomtatni?
Igen. Még ugyanazon gyártó különböző filamentjei között is jelentős eltérések lehetnek.
Különösen ajánlott hőtorony tesztet végezni:
- új filament márkánál,
- új anyagtípusnál,
- különleges adalékos filamenteknél,
- Carbon Fiber vagy Glass Fiber filamenteknél,
- ABS és ASA anyagoknál,
- nagy sebességű filamenteknél.
Hőtorony és nagy sebességű nyomtatás
A modern nyomtatók, például a Bambu Lab vagy a QIDI gépek lényegesen gyorsabban dolgoznak, mint a korábbi generációk.
A magasabb nyomtatási sebesség miatt az anyagnak rövidebb ideje van felmelegedni a hotendben, ezért gyakran magasabb hőmérséklet szükséges ugyanahhoz a filamenthez.
Ezért előfordulhat, hogy egy filament hagyományos nyomtatón 210 °C-on működik jól, míg nagy sebességű nyomtatásnál 220–230 °C adja a legjobb eredményt.
Milyen sorrendben érdemes kalibrálni?
- Filament szárítása (ha szükséges).
- Hőtorony teszt.
- Flow Rate kalibráció.
- Pressure Advance vagy Flow Dynamics kalibráció.
- Max Flow Rate teszt.
- Valódi próbadarab nyomtatása.
A hőtorony általában az első kalibrációs lépés, hiszen minden további beállítás a megfelelő hőmérsékletre épül.
Gyakori hibák hőtorony használata során
- Nem változik ténylegesen a hőmérséklet a torony egyes szakaszaiban.
- Túl nagy hőmérsékletlépcsőket használunk.
- Csak a felületet figyeljük, a rétegtapadást nem.
- Nedves filamenttel végezzük a tesztet.
- Nem ugyanazokkal a beállításokkal nyomtatunk, mint később a valódi modelleket.
A hőtorony az egyik legegyszerűbb és leghasznosabb kalibrációs teszt a 3D nyomtatásban. Segítségével gyorsan megtalálható az a hőmérséklet, ahol a filament a legjobb egyensúlyt nyújtja a felületi minőség, a rétegtapadás, a szálazás és a méretpontosság között.
Akár PLA, PETG, ABS, ASA vagy TPU filamenttel dolgozol, egy jól elkészített hőtorony teszt jelentősen javíthatja a nyomtatási minőséget, és segít elkerülni a felesleges hibákat és újranyomtatásokat.
