3D nyomtatás kitöltési minták útmutatója – Melyik mire való?

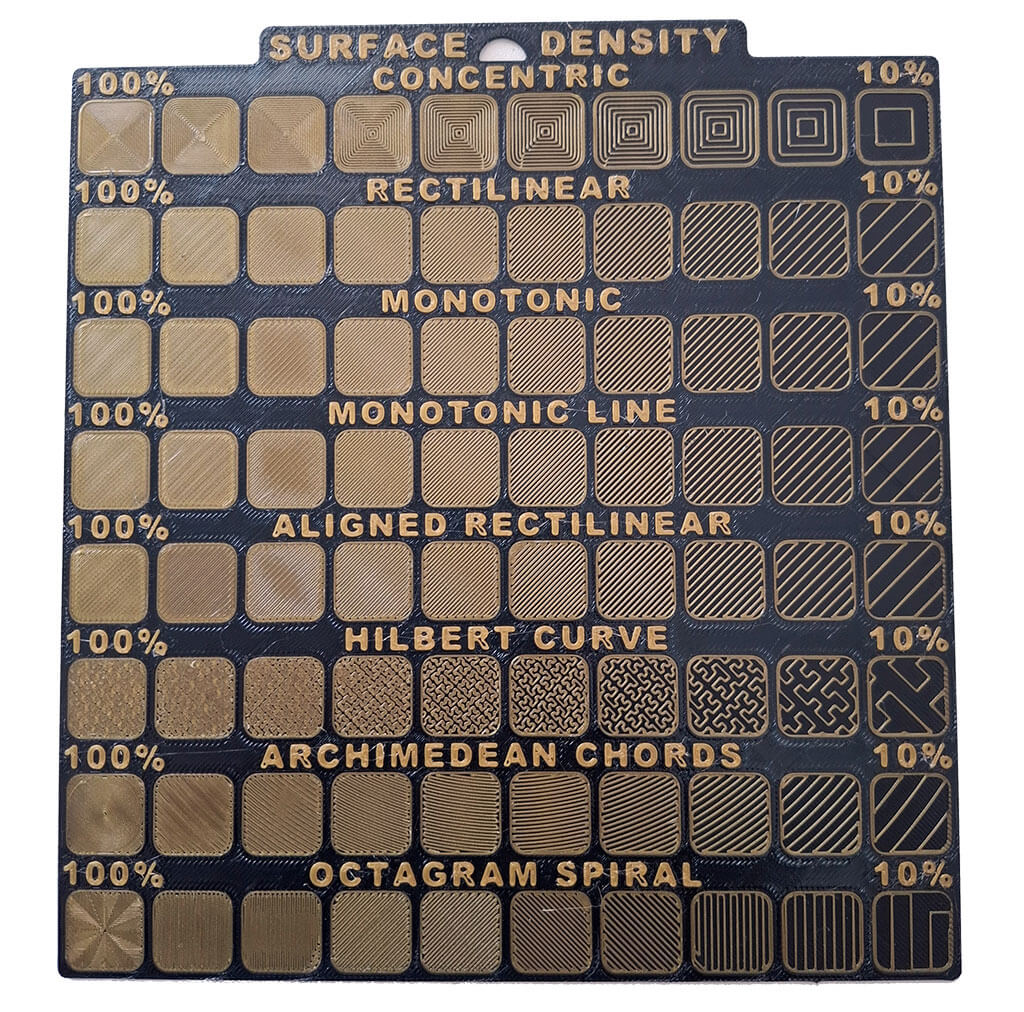

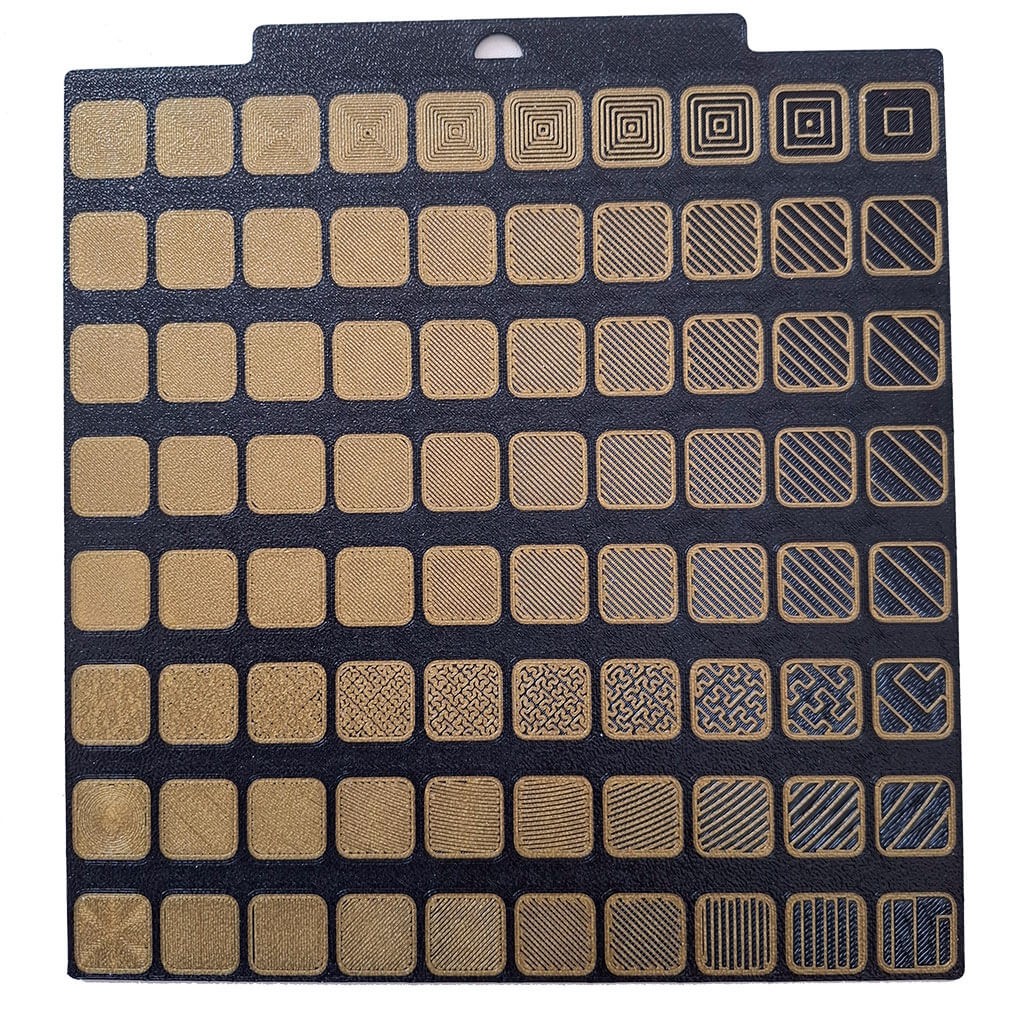

A 3D nyomtatásnál a kitöltési minta nemcsak a tárgy belsejére van hatással, hanem a látható felső felület minőségére is. A lenti képen látható tesztlap azt mutatja meg, hogy a különböző felső felületi kitöltési minták hogyan néznek ki különböző sűrűség mellett, 100%-tól egészen 10%-ig.

Ezek a minták elsősorban azt befolyásolják, hogyan zárja le a szeletelőprogram a modell felső rétegeit. Ez különösen fontos akkor, ha a nyomtatott tárgy teteje látható marad, például dobozoknál, burkolatoknál, dísztárgyaknál, filament mintáknál vagy webshop termékfotókhoz készülő nyomatoknál.

Mi a különbség a belső kitöltés és a felső felületi kitöltés között?

A belső kitöltés a modell belsejében található. Ez adja meg, hogy a tárgy mennyire legyen tömör, könnyű vagy erős. Ilyen például a gyroid, grid, cubic vagy honeycomb kitöltés.

A felső felületi kitöltés ezzel szemben a modell látható felső rétegeit alakítja ki. Ez határozza meg, hogy a tárgy teteje mennyire lesz sima, egyenletes, csíkos, mintás vagy dekoratív hatású.

A képen szereplő minták tehát főként a felső felület megjelenését befolyásolják. Mechanikai szilárdság szempontjából is lehet szerepük, de a legnagyobb különbséget általában látványban adják.

Mit jelent a százalékos érték?

A százalékos érték azt mutatja meg, milyen sűrűn kerülnek egymás mellé a felső kitöltési vonalak.

• 100% esetén a vonalak szorosan egymás mellett futnak, így zárt, tömör felület jön létre.
• 50% körül már láthatóbbá válik maga a minta.
• 10% esetén a minta erősen ritkított, inkább bemutató vagy dekorációs célra alkalmas.

Normál nyomtatásnál a felső felületet általában zárt állapotban szeretnénk látni, ezért a túl alacsony érték ritkán ideális. Ha a felső réteg lyukacsos, hézagos vagy egyenetlen, akkor nem feltétlenül a minta rossz, hanem lehet, hogy kevés a felső rétegek száma, túl alacsony a flow, túl kevés a belső kitöltés, vagy nem megfelelő a hőmérséklet.

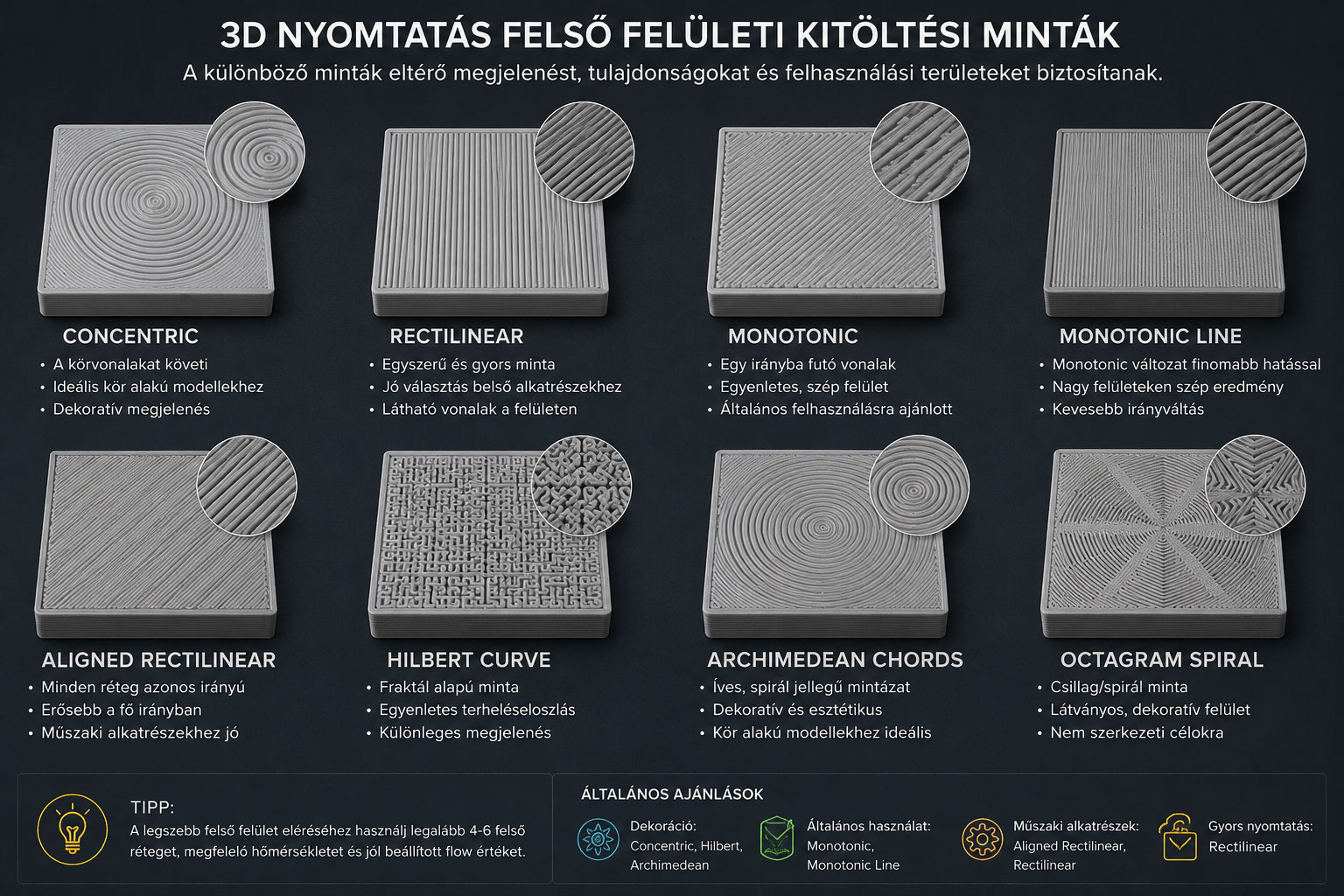

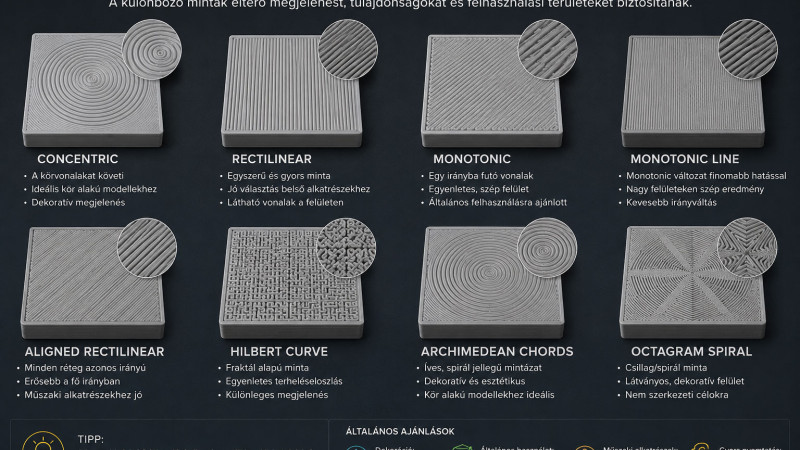

1. Concentric – koncentrikus minta

A Concentric, vagyis koncentrikus kitöltés a modell külső körvonalát követi. A vonalak nem egyszerű párhuzamos csíkokként futnak, hanem a tárgy formájához igazodva, egymásba ágyazott kontúrokat hoznak létre.

Ez a minta különösen látványos kör alakú vagy íves tárgyakon. Egy korong, érme, kerek fedél, medál vagy henger tetején természetesebb és esztétikusabb hatást kelthet, mint az egyszerű egyenes vonalas minta.

A Concentric előnye, hogy nagyon jól követi a forma geometriáját. Hátránya, hogy nagy, szögletes vagy bonyolult felületeken nem mindig ad olyan egyenletes zárást, mint például a Monotonic.

Ajánlott felhasználás:

• kör alakú tárgyak,
• érmék, medálok, dísztárgyak,
• hengeres modellek teteje,
• olyan nyomatok, ahol a minta látványa is fontos.

2. Rectilinear – egyenes vonalas minta

A Rectilinear az egyik legegyszerűbb és leggyorsabb kitöltési minta. Párhuzamos egyenes vonalakból áll, amelyek a rétegek között irányt válthatnak.

Nagy előnye, hogy gyorsan nyomtatható, kevés bonyolult mozgást igényel, ezért prototípusokhoz és egyszerű alkatrészekhez jól használható. Ha a felület nem lesz szem előtt, vagy nem a látvány a fő szempont, akkor teljesen megfelelő választás lehet.

Hátránya, hogy látható felső felületen gyakran csíkosabb, kevésbé homogén hatást ad. A fény a párhuzamos vonalakon eltérően törhet meg, ezért a nyomat teteje kevésbé lesz prémium hatású.

Ajánlott felhasználás:

• gyors prototípusok,
• nem látható felső felületek,
• egyszerű műszaki alkatrészek,
• olyan nyomatok, ahol a sebesség fontosabb, mint a látvány.

3. Monotonic – egyenletes, esztétikus felső felület

A Monotonic minta célja, hogy a felső felület minél egyenletesebb és szebb legyen. A vonalak rendezett sorrendben kerülnek egymás mellé, ami csökkenti a fényvisszaverődésből adódó eltéréseket.

Ez az egyik legjobb általános választás látható felső felületekhez. PLA, PETG, ASA és más gyakori filamentek esetén is szép, rendezett felületet tud adni.

A Monotonic különösen hasznos webshop termékfotókhoz, dekorációs tárgyakhoz, doboztetőkhöz, LED talpakhoz és minden olyan nyomathoz, ahol fontos a tiszta, homogén megjelenés.

Ajánlott felhasználás:

• látható felső felületek,
• filament minták,
• dekorációs nyomatok,
• webshophoz fotózott termékek,
• általános minőségi nyomtatás.

4. Monotonic Line – rendezett vonalas felület

A Monotonic Line a Monotonic mintához hasonló, de még inkább egyirányú, letisztult vonalvezetést ad. Nagy sík felületeken kifejezetten szép, rendezett hatása lehet.

Ez a minta akkor jó választás, ha nem baj, hogy a vonalirány látható, sőt akár szép, technikai jellegű felületet szeretnénk. Elektronikai dobozokon, burkolatokon, fedlapokon és funkcionális tárgyakon nagyon jól mutathat.

Hátránya, hogy bizonyos formáknál kevésbé követi a geometriát, mint a Concentric. Inkább sík, szabályos felületeken érdemes használni.

Ajánlott felhasználás:

• dobozok, fedlapok, burkolatok,
• elektronikai házak,
• nagyobb sík felületek,
• letisztult, technikai megjelenésű tárgyak.

5. Aligned Rectilinear – azonos irányú egyenes vonalak

Az Aligned Rectilinear hasonlít a Rectilinear mintához, de a vonalak sokkal inkább azonos irányba rendezettek. Emiatt a felület egységesebb, irányítottabb hatású lehet.

Ez a minta jó választás lehet akkor, ha szálcsiszolt, vonalas vagy technikai jellegű felületet szeretnénk. Látványban rendezettebb lehet, mint a hagyományos Rectilinear, de nem minden esetben olyan homogén, mint a Monotonic.

Mechanikai alkatrészeknél akkor lehet érdekes, ha a nyomtatott vonalak irányát tudatosan szeretnénk kihasználni. A vonalak iránya ugyanis befolyásolhatja, hogy a felület milyen irányban viselkedik erősebben vagy gyengébben.

Ajánlott felhasználás:

• műszaki alkatrészek,
• burkolatok,
• szálcsiszolt hatású felületek,
• olyan tárgyak, ahol a vonalirány látványelemként is működik.

6. Hilbert Curve – fraktálszerű dekoratív minta

A Hilbert Curve egy különleges, fraktálszerű mintázat. A vonalak kanyargós, összetett útvonalon haladnak, így a felület nem egyszerű csíkos hatású, hanem textúrázott, részletgazdag megjelenést kap.

Ez a minta esztétikai szempontból nagyon érdekes. Akkor érdemes használni, ha nem teljesen sima, hanem különleges, tapintható vagy látványos felső felületet szeretnénk.

Hátránya, hogy lassabb lehet, mint az egyszerű vonalas minták. A nyomtató sok irányváltást végez, ezért a nyomtatási idő megnőhet. Mechanikai célra általában nem ez az első választás, de dekorációhoz nagyon látványos.

Ajánlott felhasználás:

• dísztárgyak,
• különleges textúrájú felületek,
• bemutató nyomatok,
• olyan tárgyak, ahol a felső réteg mintája szándékosan látható.

7. Archimedean Chords – íves, körkörös hatású minta

Az Archimedean Chords íves, rendezett vonalvezetésű minta. A felületnek lágyabb, körkörösebb megjelenést ad, mint az egyszerű egyenes vonalas kitöltések.

Ez a minta különösen jól működhet kerek vagy ívelt tárgyakon. Egy érme, tálca, medál vagy kör alakú dísz felső felületén kifejezetten látványos lehet.

Előnye, hogy dekoratív és kevésbé rideg, mint a Rectilinear. Hátránya, hogy nem minden formán ad tökéletesen homogén lezárást, ezért inkább látványos tárgyaknál érdemes használni.

Ajánlott felhasználás:

• kör alakú dísztárgyak,
• érmék, medálok,
• tálcák, alátétek,
• dekoratív felső felületek.

8. Octagram Spiral – csillagspirál minta

Az Octagram Spiral az egyik leglátványosabb minta. Csillagszerű, spirálos vonalvezetést hoz létre, amely nagyon egyedi felületet ad a nyomatnak.

Ez a minta elsősorban dekorációs célra való. Nem azért választjuk, mert a leggyorsabb vagy legerősebb, hanem azért, mert különleges látványt ad.

Használata akkor ajánlott, ha a felső felület maga is dizájnelem. Például bemutató daraboknál, filament mintáknál, ajándéktárgyaknál vagy különleges dekorációknál nagyon jól működhet.

Ajánlott felhasználás:

• dekorációs tárgyak,
• filament bemutatók,
• ajándéktárgyak,
• különleges felületi minták.

Melyik mintát érdemes választani?

Gyakorlati tanácsok szép felső felülethez

A kitöltési minta önmagában nem old meg minden felületi hibát. Ha igazán szép felső réteget szeretnénk, több beállításra is figyelni kell.

• Legyen elég felső réteg: 0,20 mm-es rétegvastagságnál általában legalább 4–5 felső réteg ajánlott.
• Ne legyen túl ritka a belső kitöltés: ha az infill túl ritka, a felső réteg könnyebben beeshet.
• Legyen jól kalibrálva a flow: alacsony flow esetén hézagok, túl magas flow esetén túltöltött, érdes felület jelenhet meg.
• Figyeljünk a hőmérsékletre: túl alacsony hőmérsékleten rosszabb lehet a rétegek összetapadása, túl magas hőmérsékleten pedig elkenődhet a felület.
• Lassabb felső réteg szebb lehet: a top surface speed csökkentése sokszor látványosan javítja a felületet.

A kitöltési minták nemcsak technikai beállítások, hanem a nyomat megjelenésének fontos részei is. Ha gyors, egyszerű nyomat kell, a Rectilinear jó választás lehet. Ha szép, egyenletes felső felület a cél, a Monotonic vagy a Monotonic Line általában jobb eredményt ad.

Kör alakú és dísztárgyaknál a Concentric vagy az Archimedean Chords látványosabb lehet, míg a Hilbert Curve és az Octagram Spiral inkább dekorációs, különleges felületekhez ajánlott.

A legjobb eredményhez érdemes több mintát is kipróbálni ugyanazzal a filamenttel és nyomtatóval. Egy ilyen tesztlap pontosan ebben segít: megmutatja, hogy az adott anyaggal, adott beállítások mellett melyik felületi kitöltés néz ki a legjobban.
