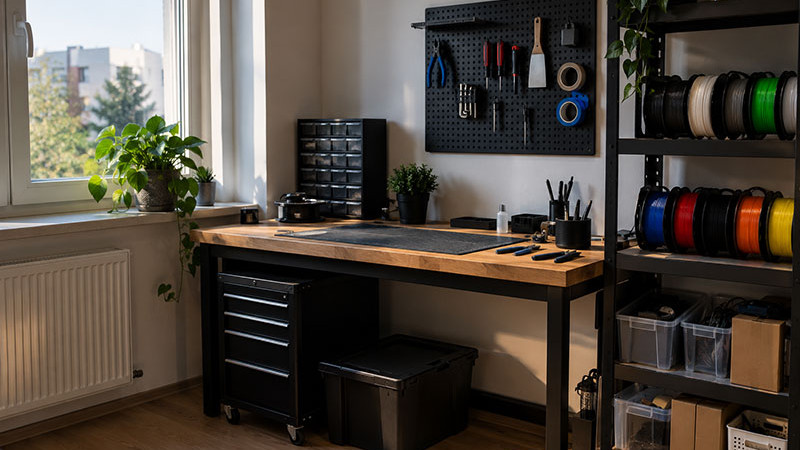

Hová tedd a 3D nyomtatót? – A jó elhelyezés többet számít, mint gondolnád

Megvesszük a több százezer forintos nyomtatót, kalibráljuk a flow-t, bemérjük a Pressure Advance értéket, kiszárítjuk a filamentet, majd az egész gépet feltesszük egy billegő polcra közvetlenül a bukóra nyitott ablak mellé. Aztán csodálkozunk, hogy ugyanazzal a profillal egyik nap tökéletes a nyomat, máskor felválik a sarok, változik az első réteg vagy egyszerűen másképp viselkedik a gép.

A 3D nyomtató elhelyezése nem lakberendezési kérdés. A gép környezete ugyanúgy része a nyomtatási rendszernek, mint a nozzle, a build plate vagy a filamentprofil. Minél gyorsabbak lettek a modern CoreXY nyomtatók, annál kevésbé mindegy, hogy milyen felületre kerülnek, milyen hőmérséklet veszi őket körül, kapnak-e huzatot, illetve mennyi helyük marad a hűtéshez és a karbantartáshoz.

Ezért nem azt érdemes elsőként megkérdezni, hogy „hová fér be a nyomtató?”, hanem azt, hogy „hol tud ugyanazok között a körülmények között, kiszámíthatóan működni?”

A stabil asztal fontosabb, mint a betonlap

A modern 3D nyomtatók komoly gyorsulással mozgatják a nyomtatófejet. Minden irányváltás erőt ad át a váznak, majd azon keresztül az asztalnak vagy a polcnak. Egy masszív munkapadnál ez nem különösebben érdekes, egy könnyű, hosszú bútorlapnál viszont már az egész szerkezet elkezdhet együtt mozogni a géppel.

Ez nem jelenti azt, hogy a nyomtatót egy laboratóriumi rezgésmentes alapra kell telepíteni. Egy modern gép saját mozgáskompenzációja és merev váza rengeteget kezel. Az viszont nem szerencsés, ha maga az asztal több millimétereket leng minden gyorsabb mozdulatnál.

A betonlap és a rezgéscsillapító gumi jó kiegészítés lehet. A nagyobb tömeg csökkentheti a bútor gerjesztését, a megfelelő gumiréteg pedig mérsékelheti a rezgés továbbadását. De ettől egy instabil asztal még nem válik stabil szerkezetté.

Először legyen rendben az alap. A betonlap már finomhangolás.

A nyomtatónak nem meleg hely kell, hanem stabil környezet

Az ablak mellé tenni a gépet elsőre jó ötletnek tűnhet. Könnyű szellőztetni, nyáron nincs annyira meleg, és a gép sincs bezárva. A probléma a huzat és a gyors hőmérséklet-változás.

PLA esetén egy kisebb légmozgás gyakran nem okoz különösebb gondot. ABS, ASA és más nagyobb zsugorodású anyagoknál viszont már az is számíthat, ha a modell egyik oldala folyamatosan hidegebb levegőt kap. Az eredmény lehet sarokfelválás, warping, rétegrepedezés vagy egyszerűen rosszabb méretpontosság.

A zárt nyomtató természetesen sokat javít ezen, de az enclosure sem függetleníti teljesen a gépet a környezetétől. Ha télen rendszeresen 5–10 °C-os levegőt kap egy nyitott ablaktól, az a kamra hőmérsékletére is hatással lesz.

A másik véglet a radiátor. Attól, hogy a huzat rossz, nem következik, hogy minél melegebb a környezet, annál jobb. Radiátor mellett jelentős hőmérséklet-különbség alakulhat ki, közben pedig az elektronika, az AMS és a tárolt filament is fölöslegesen melegszik.

A cél nem a hideg vagy a meleg. A cél az állandó környezet.

A katalógusméret csak azt mondja meg, mekkora a gép – azt nem, mekkora hely kell neki

Tipikus hiba, hogy megnézzük a gyártó méretadatát, majd keresünk hozzá egy pontosan akkora polcot. Ha a gép 400 mm mély, a 410 mm-es polc papíron tökéletes.

A valóságban viszont hátul helyet kérhet a tápkábel, a PTFE-cső, a spool holder, a kábelvezető lánc, a ventilátor vagy a chamber exhaust. Elöl ki kell tudni nyitni az ajtót, felül hozzá kell férni az AMS-hez vagy a gép tetejéhez, oldalról pedig bizonyos karbantartási műveletekhez kellhet hely.

Ezért egy 40 cm széles gép nem feltétlenül 40 cm széles helyet kér. Ha teljesen a falhoz nyomod, könnyen megtörhet egy PTFE-cső, feszülhet egy csatlakozó vagy romolhat egy szellőzőnyílás légáramlása.

És ezek a problémák természetesen ritkán egy tízperces tesztnyomatnál derülnek ki. Sokkal inkább egy hosszú nyomtatás közepén.

Helyet ne csak a nyomtatónak adj. Helyet kell hagyni annak is, ahogyan a nyomtató működik.

Hálószoba, dolgozószoba, garázs vagy pince?

Nincs univerzálisan legjobb helyiség. Mindegyiknek van előnye és hátránya, ezért azt érdemes megnézni, milyen anyagokat használsz, mennyit működik a gép és mennyire zavar a zaj.

A hálószobát például én nem választanám elsőként. Nem azért, mert fizikailag ne működhetne ott a gép, hanem mert egy modern nyomtató ventilátora, gyorsulása, filamentváltása, AMS-visszatekerése vagy kalibrációja este 11-kor lényegesen hangosabbnak tűnik, mint délután kettőkor.

A garázs és a pince sokszor kifejezetten jó megoldás lehet, de ott a hőmérséklet mellett a páratartalomra is figyelni kell. Maga a gép lehet, hogy gond nélkül elvan egy párásabb helyiségben, a filament azonban már kevésbé. PLA, PETG, TPU és különösen PA esetében ezért a tárolás körülménye is a rendszer része. Erről részletesebben a filamentek számára megfelelő páratartalomról szóló cikkben írtunk.

A garázs lehet kiváló nyomtatóhely. Attól viszont, hogy a gépet becsuktuk egy másik helyiségbe, a fizika még nem költözött el.

A szellőzést ne akkor kezdjük el megtervezni, amikor már öt gép működik

Az FDM nyomtató műanyagot melegít, és közben az anyagtól, a nyomtatási hőmérséklettől és a géptől függően illékony vegyületek és ultrafinom részecskék kerülhetnek a levegőbe. Emiatt egy rendszeresen működő gépet lehetőség szerint olyan helyiségbe tennék, ahol normális légcsere biztosítható.

Ez különösen fontos lehet ABS, ASA, nylon, PC vagy más műszaki filament rendszeres használatánál. Ettől még nem kell minden PLA nyomtatásnál veszélyes laboratóriumi folyamatként kezelni a 3D nyomtatást. A két véglet között létezik egy teljesen hétköznapi megoldás: megfelelő szellőzés.

Ha külön műhely vagy dolgozószoba rendelkezésre áll, ez általában kényelmesebb, mint olyan helyiségben működtetni a gépet, ahol folyamatosan alszunk vagy hosszú időt töltünk.

Szekrénybe tenni jó ötlet lehet – de az enclosure nem egy doboz

Egy jól kialakított szekrény vagy enclosure sok előnyt adhat. Csökkentheti a zajt, kisebb lehet a por, rendezettebb lesz a rendszer, stabilabb környezeti hőmérsékletet biztosíthat, és gyerek vagy háziállat is nehezebben fér hozzá.

Viszont könnyű átesni a másik oldalra. Ha teljesen bezárjuk a gépet, bent rekedhet a hő, romolhat az elektronika és a tápegység hűtése, vagy egyszerűen túl magas környezeti hőmérsékleten kezd működni olyan alkatrész, amelyet erre nem terveztek.

A nyomtatótérnek például ABS vagy ASA mellett kifejezetten hasznos lehet a magasabb hőmérséklet. Ettől még az elektronika nem feltétlenül örül ugyanennek.

Ezért saját építésű enclosure esetén én nem csak azt tervezném meg, hogyan zárjuk körbe a gépet. A légáramlást, az elektronika hűtését, a szellőzést és szükség esetén az elszívást is.

Az enclosure a nyomtató hőtechnikai rendszerének része. Nem egyszerű bútordarab.

Ma már nem nyomtatóban, hanem teljes rendszerben kell gondolkodni

Egy modern setup sokszor nem áll meg a nyomtatónál. Mellé kerül AMS vagy más automatikus adagoló, dry box, filament-szárító, több tekercs, szerszám, pótalkatrész és valamilyen hulladékgyűjtő.

Ha az AMS túl magasra kerül, kényelmetlen tölteni. Ha egy polcba szorítjuk, nem nyílik fel. Ha túl messze tesszük a géptől, hosszabb PTFE-útvonal szükséges. Ha pedig a nyomtató mögé rakjuk úgy, hogy csak a bútor elhúzásával lehet hozzáférni, minden filamentcsere külön projekt lesz.

Az automatikus adagolók használatánál ezért nemcsak az számít, hogy egy tekercs anyaga megfelelő-e, hanem a fizikai mérete és az orsó kialakítása is. A használható tekercsekről a Bambu Lab AMS kompatibilis filamentek oldalán találsz további információt.

A filamentet sem érdemes hónapokig a gép mellett nyitott polcon tartani. Egy jól kialakított munkahelyen a nyomtató, a dry box vagy AMS, a száraz filamenttárolás és a filament-szárító logikusan kapcsolódik egymáshoz.

Nem kell mindennek egy sorban állnia. Használhatónak kell lennie.

A 3D nyomtatás ma már több eszköz és több külön folyamat együttműködése. Erről részletesebben a Mit kell megtanulni a 3D nyomtatáshoz? cikkben is írtunk.

A karbantartást és a biztonságot még a hely kiválasztásakor érdemes végiggondolni

Az első héten minden új nyomtató úgy tűnik, mintha soha nem kellene hozzányúlni. Aztán nozzle-t cserélünk, extrudert tisztítunk, PTFE-csövet cserélünk, szíjat állítunk, ventilátort takarítunk vagy a tárgyasztal alá kell nyúlni.

Ha ehhez minden alkalommal ki kell emelni egy 20–30 kilogrammos gépet egy szűk polcról, akkor rosszul választottuk meg a helyét. Érdemes legalább elölről és felülről kényelmes hozzáférést biztosítani, és ha a gép konstrukciója megköveteli, oldalról vagy hátulról is elérhetőnek kell maradnia.

Ugyanez igaz a közvetlen környezetére. A 3D nyomtató mellett nagyon gyorsan kialakulhat egy kisebb lomtár: kartondoboz, papírtörlő, filamentcsomagolás, IPA, ragasztó, supportmaradék és minden, amit majd „egyszer biztos használunk”.

Rendet tartani itt nem esztétikai kérdés. Egy elektromos, fűtött berendezés működik órákon vagy akár egész éjszakán keresztül. A gép környékét ezért érdemes szabadon és áttekinthetően hagyni, a tápkábelhez és a kapcsolható elosztóhoz pedig könnyen hozzáférni.

Egy 3D nyomtató nem mikrohullámú sütő. Nem az a cél, hogy centire pontosan beépítsük egy lyukba, majd elfelejtsük.

Ha most alakítanék ki egy 3D nyomtatósarkot

Nem azzal kezdeném, hogy melyik üres polcra fér rá. Előbb azt nézném meg, hogyan tudom a teljes rendszert stabil, könnyen használható és reprodukálható környezetbe tenni.

• Masszív asztal: ne billegjen a modern gép gyors irányváltásaitól.
• Stabil szobahőmérséklet: ne legyen közvetlenül nyitható ablak, klíma vagy radiátor mellett.
• Normális légcsere: különösen rendszeresen használt műszaki filamenteknél.
• Szabad hely a gép körül: ajtónak, kábelnek, PTFE-csőnek, szellőzésnek és karbantartásnak.
• Hely az AMS-nek, dry boxnak és szárítónak: ne utólag próbáljuk őket valahová bepréselni.
• Egyszerű hozzáférés: mert előbb-utóbb minden gépet takarítani és szerelni kell.
• Rendezett környezet: ne tároljuk közvetlenül mellette a fél műhelyt.

És csak ezek után kezdenék azon gondolkodni, hogyan nézzen ki.

A nyomtató helye is egy beállítás

Flow, Pressure Advance, Z-offset, nozzle-hőmérséklet, bed temperature, chamber temperature. Ezekkel képesek vagyunk órákat foglalkozni, miközben néha elfelejtjük az egyik legnagyobb változót: magát a környezetet.

Ha a nyomtató egyik nap 22 °C-os, huzatmentes szobában dolgozik, másnap pedig 15 °C-os levegőt kap a nyitott ablaktól, akkor hiába ugyanaz a G-code és ugyanaz a filament. A nyomtatási körülmények már nem ugyanazok.

Ugyanez igaz a rezgésre, a páratartalomra, a szellőzésre és a filament kezelésére. Egy jól elhelyezett gép természetesen nem old meg minden 3D nyomtatási problémát. Viszont sokkal kisebb eséllyel próbálunk majd slicerbeállításokkal javítani olyan hibákat, amelyeknek valójában semmi közük a slicerhez.

A tanulság egy mondatban: ne oda tedd a 3D nyomtatót, ahol éppen elfér – alakíts ki neki olyan stabil, hozzáférhető és kiszámítható környezetet, ahol ugyanazokat a feltételeket kapja minden egyes nyomtatásnál.
