Conductive filament 3D nyomtatáshoz – vezetőképes műanyag, de nem vezeték helyett

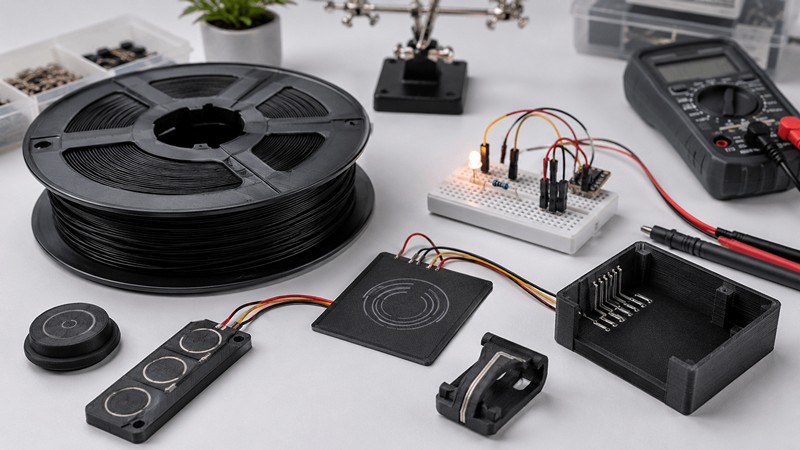

A conductive filament, vagyis vezetőképes filament a 3D nyomtatás egyik legérdekesebb speciális anyaga. Elsőre nagyon izgalmasnak hangzik: olyan filament, amely vezeti az áramot, ezért akár áramkörök, érintőfelületek, érzékelők vagy elektronikai projektek is nyomtathatók vele. A valóság azonban árnyaltabb.

A conductive filament valóban vezetőképesebb, mint a normál PLA, PETG vagy TPU, de nem úgy vezet, mint a réz, alumínium vagy más fém. Ellenállása sokkal nagyobb, ezért nem alkalmas hagyományos vezetékek, motor tekercsek, nagyáramú csatlakozók vagy komoly elektromos pályák kiváltására.

A vezetőképes filamentet inkább úgy érdemes kezelni, mint egy speciális funkcionális anyagot: jó lehet kisáramú kísérletekhez, érintésérzékeléshez, kapacitív gombokhoz, oktatási projektekhez, egyszerű ellenállásként működő nyomtatott elemekhez, ESD-közeli alkalmazásokhoz vagy olyan modellekhez, ahol a műanyag tárgynak valamilyen elektromos tulajdonságot is kell kapnia.

A legfontosabb tanulság már az elején: a conductive filament nem rézvezeték, hanem vezetőképes műanyag kompozit.

Mi az a conductive filament?

A conductive filament olyan 3D nyomtatási anyag, amelyben a műanyag alaphoz vezetőképes adalékot kevernek. Ez az adalék leggyakrabban szénalapú: például carbon black, grafit, grafén, szénpor, szénszál vagy más vezetőképes töltőanyag.

Az alapanyag lehet PLA, TPU, PETG vagy más műanyag. A vezetőképességet nem maga a PLA vagy TPU adja, hanem a benne lévő adalék. Minél több és minél jobban összekapcsolódó vezető részecske van az anyagban, annál kisebb lehet az ellenállása.

Fontos azonban, hogy a vezetőképes adalék a műanyagban szétszórva helyezkedik el. Ez nem ugyanaz, mint egy tömör fémvezeték. A nyomtatott tárgy vezetőképessége függ a filament összetételétől, a nyomtatási iránytól, a falvastagságtól, a kitöltéstől, a rétegek kapcsolatától, a nyomtatási hőmérséklettől és a kontaktfelületek kialakításától.

Miért érdekes a conductive filament?

A vezetőképes filament azért érdekes, mert olyan tárgyakat lehet vele készíteni, amelyek nem csak mechanikai vagy dekorációs szerepet töltenek be, hanem elektromos funkciójuk is van. Egy nyomtatott gomb érzékelhető lehet érintésre, egy modell része egyszerű ellenállásként viselkedhet, egy fogantyú vagy burkolat ESD-közeli tulajdonságot kaphat, vagy egy oktatási projektben láthatóvá tehető, hogyan működik egy egyszerű áramkör.

A conductive filament tehát nem az elektronikai vezetékek helyettesítésére való, hanem arra, hogy a 3D nyomtatott tárgyba beépíthető legyen valamilyen alapszintű elektromos viselkedés.

Ez különösen izgalmas oktatásban, prototípus-készítésben, érintőpaneles kísérletekben, Arduino-projektekben, kapacitív szenzoroknál, ESD-kísérleteknél és interaktív tárgyaknál.

Mennyire vezeti az áramot a conductive filament?

Ez a legfontosabb kérdés. A válasz: vezet, de nagy ellenállással. A Proto-pasta Conductive PLA adatai szerint egy 10 cm hosszú, 1,75 mm átmérőjű filamentdarab ellenállása tipikusan kb. 2–3,5 kΩ. A gyártó azt is kiemeli, hogy 3D nyomtatott alkatrésznél az ellenállás erősen függ a geometriától és a beállításoktól. :contentReference[oaicite:1]{index=1}

Ez azt jelenti, hogy egy conductive filamentből nyomtatott vezetősáv nem úgy működik, mint egy rézdrót. Egy rövid rézvezeték ellenállása gyakorlatilag elhanyagolható az ilyen hobbielektronikai méretekben, míg a conductive filament ellenállása több száz vagy több ezer ohm is lehet.

Emiatt a conductive filament kisáramú, jellegű feladatokra jó. Például érintésérzékelésre, ellenállásként viselkedő elemekre, egyszerű LED-kísérletekre megfelelő lehet. Nagy áramhoz, motorhoz, fűtéshez, hosszú vezetősávhoz vagy tápellátási gerinchez viszont nem.

A conductive filament legnagyobb előnyei

1. Nyomtatható elektromos funkció

A conductive filament legnagyobb előnye, hogy a 3D nyomtatott tárgy maga is kaphat elektromos funkciót. Nem külön kell ragasztani, fúrni, forrasztani vagy fémszalagot beépíteni minden esetben, hanem bizonyos vezető részek közvetlenül nyomtathatók.

Ez különösen oktatási, kísérleti és prototípus célra izgalmas. A nyomtatott tárgy nem csak forma, hanem egyszerű áramköri elem is lehet.

2. Érintésérzékeléshez jó lehet

A conductive filament egyik legjobb felhasználása az érintésérzékelés. Kapacitív érintőgombok, érintőfelületek, interaktív kezelőelemek és egyszerű touch sensor projektek készíthetők vele.

Ilyenkor nem kell nagy áramot vezetnie az anyagnak. Elég, ha az elektronika érzékeli az érintés hatására megváltozó kapacitást vagy ellenállást. Ez sokkal jobban illik a conductive filament tulajdonságaihoz, mint a nagyáramú vezetés.

3. Egyszerű kisáramú áramkörökhöz használható

Conductive filamenttel lehet kísérletezni egyszerű áramkörökkel, LED-ekkel, Arduino bemenetekkel vagy alacsony áramú elektronikával. A Proto-pasta saját ajánlása is kisfeszültségű áramköri alkalmazásokat, touch sensor projekteket és egyszerű interaktív nyomatokat említ. :contentReference[oaicite:2]{index=2}

A kulcs az, hogy a terhelés kicsi legyen, és a vezetősáv geometriája megfelelően nagy keresztmetszetű, rövid és jól kontaktálható legyen.

4. ESD-közeli felhasználásokhoz érdekes lehet

A conductive filamentek egy része használható lehet elektrosztatikus töltés elvezetésére vagy ESD-közeli kísérletekre. Fontos különbség, hogy az ESD-disszipatív viselkedés nem ugyanaz, mint a jó elektromos vezetőképesség.

Egy anyag lehet elég vezető ahhoz, hogy a statikus töltés ne épüljön fel rajta, de ettől még nem lesz alkalmas nagy áram vezetésére. Ezért a conductive filament ESD irányban érdekesebb lehet, mint klasszikus vezetékhelyettesítőként.

5. Oktatási és prototípus célra nagyon látványos

Oktatásban a conductive filament különösen hasznos lehet, mert szemléletesen megmutatja, hogyan függ az ellenállás a hosszúságtól, keresztmetszettől, geometriától és anyagtól. Ugyanabból az anyagból lehet nyomtatni rövid, hosszú, vékony és vastag vezetősávokat, majd mérni a különbséget.

Ez jól használható iskolai, maker, Arduino, robotikai és STEM projektekben.

6. Rugalmas vezető elemek TPU-alapon

Léteznek conductive TPU filamentek is. Ezek nem csak vezetőképesek, hanem rugalmasak is lehetnek. Ez különösen érdekes nyomásérzékelőkhöz, hajlítható kontaktokhoz, puha robotikához, rugalmas érintőfelületekhez vagy kísérleti szenzorokhoz.

Itt sem szabad fémvezeték-szintű vezetőképességet várni, de az anyag rugalmassága új lehetőségeket nyithat.

A conductive filament legfontosabb hátrányai

1. Nagy az ellenállása

A conductive filament legnagyobb korlátja a nagy ellenállás. Ezért nem lehet vele egyszerűen kiváltani a rézvezetéket. Hosszabb vezetősávoknál, vékony keresztmetszetnél vagy nagyobb áramnál a feszültségesés és melegedés gyorsan problémát okozhat.

Ha egy áramkör stabil tápellátást, motoráramot, fűtőteljesítményt vagy nagyobb LED-szalagot igényel, ott valódi fém vezeték, rézfólia, NYÁK vagy más alacsony ellenállású vezető kell.

2. A nyomtatási irány befolyásolja az ellenállást

A 3D nyomtatott conductive alkatrészek ellenállása nem minden irányban azonos. A rétegek iránya, az extrudált szálak érintkezése és a rétegek közötti kapcsolat mind számít. A Proto-pasta mérései szerint a 3D nyomtatott alkatrészek térfogati ellenállása eltérhet X/Y irányban és Z irányban; a rétegek közötti irányban jellemzően nagyobb lehet az ellenállás. :contentReference[oaicite:3]{index=3}

Ezért vezetőképes nyomatnál a modell orientációja nem csak mechanikai, hanem elektromos szempontból is fontos.

3. A kontaktálás nehéz lehet

A conductive filamentből nyomtatott tárgyhoz valahogy csatlakozni kell: csavarral, rugós érintkezővel, vezető ragasztóval, rézfóliával, krimpelt érintkezővel vagy mechanikus befogással. A rossz kontakt sokkal nagyobb ellenállást okozhat, mint maga a nyomtatott vezetősáv.

Forrasztani általában nem úgy lehet, mint rézvezetéket. A műanyag megolvad, deformálódhat, és a kontakt nem lesz megbízható. Ezért a mechanikus érintkezés sokszor jobb megoldás.

4. Nem alkalmas nagy áramra

Conductive filamenttel nem érdemes nagyáramú alkalmazást tervezni. Motor, fűtőszál, hálózati feszültség, tápegység vezeték, akkumulátoros nagyáramú kör vagy erős LED-terhelés nem való ilyen anyagra.

A nagy ellenállás miatt a vezetősáv melegedhet, feszültség eshet rajta, és a működés instabillá vagy veszélyessé válhat. Nagy áramhoz fém kell.

5. Mechanikailag gyengébb vagy ridegebb lehet

A vezető adalék gyakran módosítja az alapanyag mechanikai tulajdonságait. Egy conductive PLA lehet ridegebb, kevésbé szép felületű vagy gyengébb, mint egy normál PLA. A conductive TPU rugalmasabb lehet, de nehezebben nyomtatható.

Ezért conductive filamentből nem érdemes terhelt mechanikai alkatrészt készíteni csak azért, mert vezetőképes. Az elektromos funkciót és a mechanikai igényt külön kell mérlegelni.

6. Drágább, mint a normál filamentek

A conductive filament általában drágább, mint a normál PLA vagy PETG. Ráadásul speciális felhasználási területe van, ezért nem érdemes általános nyomtatási anyagként használni.

Akkor éri meg, ha az elektromos tulajdonságra valóban szükség van.

A conductive filament főbb típusai

Conductive PLA

A conductive PLA a leggyakoribb és legkönnyebben kezelhető vezetőképes filament. PLA-alapú, ezért sok nyomtatón viszonylag egyszerűen használható. Jó választás érintőgombokhoz, egyszerű kísérletekhez, oktatási projektekhez, kisáramú tesztekhez és interaktív tárgyakhoz.

Hátránya, hogy a PLA alap miatt hőállósága korlátozott, mechanikailag nem kiemelkedő, és a vezetőképessége sem közelíti meg a fémvezetékét.

Conductive TPU

A conductive TPU rugalmas vezetőképes filament. Ez különösen érdekes lehet nyomásérzékelőkhöz, hajlítható érintkezőkhöz, rugalmas elektronikához, wearable projektekhez, puha robotikához és kísérleti szenzorokhoz.

Nyomtatása nehezebb lehet, mint a conductive PLA-é, mert a TPU eleve rugalmasabb és érzékenyebb az extruderre, sebességre és filamentvezetésre.

Conductive PETG vagy más copoliészter alapú filament

Egyes gyártók PETG vagy más copoliészter alapú conductive filamenteket is kínálnak. Ezek célja, hogy a PLA-nál szívósabb, hőállóbb vagy praktikusabb alapanyagot kombináljanak vezetőképes adalékkal.

Ilyen anyagoknál mindig a gyártói adatlap a döntő, mert a vezetőképesség, nyomtatási hőmérséklet és mechanikai tulajdonság jelentősen eltérhet.

ESD filamentek

Az ESD filamenteket érdemes külön kezelni. Ezek nem feltétlenül arra valók, hogy áramot vezessenek egy áramkörben, hanem arra, hogy kontrolláltan elvezessék az elektrosztatikus töltést. Elektronikai alkatrésztartók, szerelési segédek, ESD-biztonságos dobozok vagy ipari kiegészítők esetén lehetnek hasznosak.

Egy ESD filament nem ugyanaz, mint egy erősen conductive filament. Az ESD anyagok sokszor pont azért hasznosak, mert nem túl jó vezetők, hanem kontrolláltan disszipatívak.

Conductive filament vagy rézvezeték?

A legtöbb gyakorlati elektronikai feladatnál a rézvezeték még mindig sokkal jobb választás. Olcsó, kis ellenállású, könnyen forrasztható, megbízható és nagyobb áramot is elvisel.

Conductive filamentet akkor érdemes választani, ha a vezető résznek a 3D nyomtatott tárgy formájába kell integrálódnia, és az áram kicsi. Ha a cél tápellátás, hosszú vezeték, motor, fűtés vagy stabil elektronikai kapcsolat, akkor rézvezetéket kell használni.

Conductive filament vagy ESD filament?

A conductive és ESD filamentek között van átfedés, de nem ugyanarra optimalizálják őket. A conductive filament célja, hogy mérhetően vezesse az áramot. Az ESD filament célja, hogy az elektrosztatikus töltést kontrolláltan elvezesse, ne pedig nagy áramot vigyen át.

Ha érintőgombot, egyszerű áramköri pályát vagy kisáramú kísérletet szeretnél, conductive filamentben érdemes gondolkodni. Ha elektronikai alkatrészekhez tartót, csipeszt, tálcát vagy ESD-közeli munkaeszközt szeretnél, akkor ESD filament lehet jobb.

Conductive filament vagy fém töltésű filament?

Fontos különbség, hogy a fém töltésű filament nem feltétlenül vezetőképes. Sok bronz, réz vagy acélporral töltött PLA főleg dekorációs célra készült, nem elektromos vezetésre. Attól, hogy fémes hatású, még nem biztos, hogy jól vezeti az áramot.

Ha fémes látvány kell, fém töltésű filamentet érdemes választani. Ha elektromos funkció kell, conductive filamentet. A kettőt nem szabad automatikusan összekeverni.

Mire használható a conductive filament?

Conductive filament nyomtatási tanácsok

1. Mérd meg az ellenállást

Conductive filamentnél nem elég feltételezni, hogy „vezet”. Minden nyomtatott elem ellenállását érdemes multiméterrel megmérni. Ugyanaz az anyag más ellenállást adhat vékony vagy vastag vezetősávban, más rétegszámmal, más orientációval és más kitöltéssel.

Ha elektronikai funkciót tervezel, a mérés kötelező lépés.

2. Tervezz nagy keresztmetszetű, rövid vezetősávokat

A conductive filament nagy ellenállása miatt a vezetősávokat érdemes rövidre és vastagra tervezni. Minél hosszabb és vékonyabb a pálya, annál nagyobb lesz az ellenállása.

A klasszikus vezetéklogika itt nem működik. Nem milliméteres rézvezetékben, hanem nagyobb keresztmetszetű nyomtatott sávban kell gondolkodni.

3. Kerüld a Z irányú vezetést, ha lehet

A rétegek közötti kapcsolat gyakran rosszabb elektromos vezetést ad, mint az egy rétegen belüli folyamatos extrudált szál. Ezért ha fontos a kisebb ellenállás, érdemes úgy orientálni a modellt, hogy a vezetés lehetőleg X/Y irányban történjen, ne rétegről rétegre Z irányban.

4. Használj jó mechanikus kontaktot

A vezetőképes nyomat akkor működik jól, ha az elektronika stabilan kapcsolódik hozzá. Csavaros érintkező, rugós tüske, rézfólia, vezető ragasztó vagy befogott fémérintkező gyakran jobb, mint a forrasztási próbálkozás.

A kontaktfelület legyen nagy, tiszta és erősen összenyomott, különben az átmeneti ellenállás túl nagy lehet.

5. Ne tervezz nagy áramra

Conductive filamentnél a legfontosabb biztonsági szabály: ne használd nagy áramhoz vagy veszélyes feszültséghez. Kisfeszültségű, kisáramú kísérletekhez való. Hálózati feszültséghez, akkumulátoros nagyáramú körökhöz, motorhoz vagy fűtéshez nem.

6. Számolj a felület és rétegek hatásával

A conductive filamentből nyomtatott alkatrész nem homogén fém. A rétegvonalak, kitöltés, peremek, varratok és mozgásirányok mind befolyásolhatják az elektromos viselkedést.

Ha pontos ellenállás kell, több próbadarabot kell nyomtatni és mérni.

7. Szárazon tárold

A conductive filament alapanyagtól függően nedvességre érzékeny lehet. PLA-alapnál is romolhat a nyomatminőség nedvesen, TPU vagy PETG alapnál pedig még fontosabb lehet a száraz tárolás.

Pattogás, szálazás, buborékos felület vagy gyenge rétegtapadás esetén érdemes szárítással kezdeni a hibakeresést.

Pro és kontra: miért jó választás a conductive filament?

A conductive filament mellett szól

• Vezetőképes 3D nyomtatott részek készíthetők vele.
• Jó kapacitív érintőgombokhoz és touch sensor projektekhez.
• Hasznos kisáramú kísérletekhez és oktatási projektekhez.
• Nyomtatható ellenállásként is használható lehet.
• ESD-közeli alkalmazásokhoz érdekes lehet, anyagtól függően.
• Conductive TPU esetén rugalmas vezető elemek is készíthetők.
• Interaktív 3D nyomtatott tárgyakhoz nagyon izgalmas anyag.

A conductive filament ellen szól

• Nagy az ellenállása, nem helyettesíti a rézvezetéket.
• Nem alkalmas nagy áramra vagy hálózati feszültségre.
• A nyomtatási irány és geometria erősen befolyásolja az ellenállást.
• A kontaktálás nehezebb, mint fémvezeték esetén.
• Drágább lehet, mint a normál filamentek.
• Mechanikailag gyengébb vagy ridegebb lehet az alapanyagnál.
• Minden funkcionális nyomatot mérni és tesztelni kell.

Mikor válassz conductive filamentet?

Conductive filamentet akkor érdemes választani, ha a nyomtatott tárgynak kisáramú elektromos funkciót kell kapnia. Ez lehet érintésérzékelés, egyszerű nyomtatott pálya, ellenállásként viselkedő elem, ESD-közeli felület vagy oktatási kísérlet.

Tipikus felhasználások:

• kapacitív érintőgombok,
• Arduino bemenetek,
• interaktív modellek,
• egyszerű kisáramú áramkörök,
• nyomtatott ellenállások,
• oktatási elektronikai projektek,
• touchscreen stylus jellegű elemek,
• ESD-kísérletek,
• rugalmas érzékelők conductive TPU-ból,
• prototípusok beépített vezető felülettel.

Mikor ne válassz conductive filamentet?

Nem érdemes conductive filamentet választani, ha valódi elektromos vezetékre, nagy áramra, motor működtetésére, fűtésre, stabil tápellátásra vagy hálózati feszültségre van szükség. Ezekre fém vezeték, rézfólia, NYÁK vagy más erre tervezett vezető kell.

Szintén nem ideális, ha pontos, alacsony ellenállású áramköri pálya kell. A conductive filament ellenállása túl nagy és túl sok tényezőtől függ.

Ha a cél csak fémes kinézet, akkor nem conductive filament kell, hanem metallic PLA vagy fém töltésű filament.

Mit nem mondanak el elég gyakran a conductive filamentről?

Az első fontos félreértés, hogy a vezetőképes filament jó vezető. Valójában csak a normál műanyaghoz képest vezetőképes. A fémekhez képest nagyon nagy az ellenállása.

A második félreértés, hogy bármilyen áramkör nyomtatható vele. Nem. Kisáramú, érzékelős, kísérleti és oktatási feladatokra jó, de klasszikus vezetékezésre nem.

A harmadik fontos pont, hogy a nyomtatott forma ellenállása nem csak az anyagtól függ. Ugyanabból a filamentből lehet alacsonyabb és magasabb ellenállású elemet nyomtatni attól függően, hogy milyen hosszú, milyen vastag, milyen irányban nyomtatott és milyen jól kontaktált.

A negyedik félreértés, hogy a fém töltésű filament automatikusan conductive. Sok fémhatású vagy fémporral töltött filament dekorációs célú, és nem alkalmas áramköri vezetésre. Elektromos funkcióhoz kifejezetten conductive filamentet kell keresni.

Conductive filamentnél a tervezés elektromos kérdés is

Conductive filamenttel nem elég a tárgy formáját megtervezni. Az elektromos útvonalat is tervezni kell. Milyen hosszú a vezetősáv? Mekkora a keresztmetszete? Melyik irányban fut a rétegekhez képest? Hol lesz a kontakt? Mekkora áram folyik rajta? Mekkora ellenállás megengedett?

Ha ezek nincsenek átgondolva, a nyomat vezetőképes lesz ugyan, de lehet, hogy az áramkör nem működik megbízhatóan.

A conductive filamentet ezért nem csak 3D nyomtatási anyagként, hanem elektromos tervezési elemként is kezelni kell.

A conductive filament érzékeléshez és kísérletezéshez jó, nem vezeték helyett

A conductive filament különleges és izgalmas 3D nyomtatási anyag. Lehetővé teszi, hogy a nyomtatott tárgy ne csak forma legyen, hanem egyszerű elektromos funkciót is kapjon. Érintésérzékeléshez, kisáramú áramkörökhöz, oktatási projektekhez, ESD-közeli alkalmazásokhoz és interaktív modellekhez nagyon hasznos lehet.

Előnye a vezetőképesség, a nyomtatható érintőfelület, a kreatív elektronikai felhasználás és az oktatási érték. Hátránya a nagy ellenállás, a nehéz kontaktálás, a korlátozott áramterhelhetőség és az, hogy minden nyomatot mérni és tesztelni kell.

A legfontosabb tanulság: a conductive filamentet nem azért választjuk, mert kiváltja a rézvezetéket, hanem azért, mert kisáramú, érzékelős és interaktív 3D nyomtatott funkciókat lehet vele készíteni.

Ha valódi elektromos vezeték kell, használj rézvezetéket. Ha fémes látvány kell, válassz metallic vagy fém töltésű filamentet. Ha ESD-biztonságos alkatrészt szeretnél, nézz ESD filamentet. Ha viszont érintőgombot, kisáramú kísérleti áramkört vagy nyomtatott interaktív felületet szeretnél, akkor a conductive filament nagyon érdekes választás lehet.
