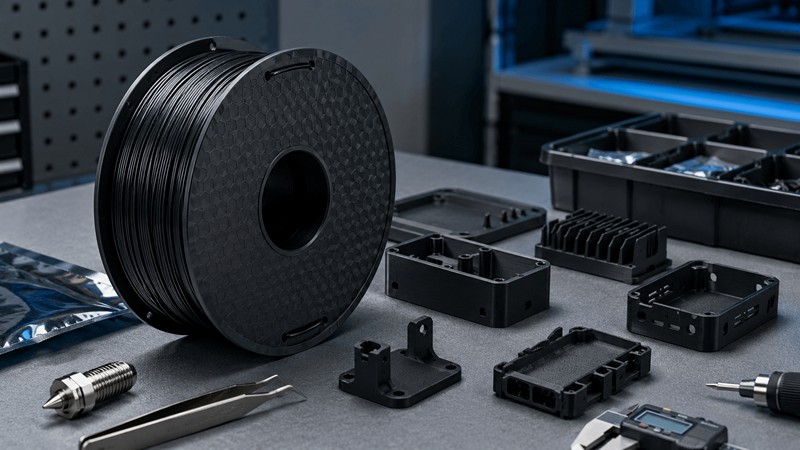

ESD-safe filament 3D nyomtatáshoz – elektrosztatikus védelem elektronikai alkatrészekhez

Az ESD-safe filamentek a 3D nyomtatás speciális műszaki anyagai közé tartoznak. Ezeket nem azért használjuk, mert szebbek, olcsóbbak vagy erősebbek, hanem azért, mert segíthetnek az elektrosztatikus kisülés kockázatának csökkentésében. Elektronikai alkatrészek, szenzorok, nyomtatott áramköri lapok, mikrovezérlők, chipek és érzékeny eszközök környezetében ez fontos szempont lehet.

Az ESD az Electrostatic Discharge rövidítése, magyarul elektrosztatikus kisülést jelent. Ez az a jelenség, amikor egy feltöltődött tárgy hirtelen kisül egy másik felület felé. Hétköznapi példa erre, amikor műszálas ruhában vagy szőnyegen járva megérintünk egy kilincset, és apró csípést érzünk. Elektronikai alkatrészeknél viszont ugyanez a kisülés akár károsodást is okozhat.

Az ESD-safe filament célja nem az, hogy áramot vezessen úgy, mint egy rézvezeték. Éppen ellenkezőleg: az a cél, hogy az anyag kontrolláltan, lassan és kiszámíthatóan vezesse el a töltést. Ezért az ESD-safe anyagokat nem szabad összekeverni a sima conductive, vagyis vezetőképes filamentekkel.

A legfontosabb tanulság: az ESD-safe filament nem vezetékhelyettesítő, hanem elektrosztatikus védelemre tervezett műszaki filament.

Mi az az ESD-safe filament?

Az ESD-safe filament olyan 3D nyomtatási anyag, amelyet úgy alakítanak ki, hogy a kész nyomat elektrosztatikus szempontból biztonságosabb legyen, mint egy hagyományos műanyag. A normál PLA, PETG, ABS vagy ASA könnyen szigetelőként viselkedhet, így statikus töltést halmozhat fel. Ez elektronikai környezetben nem mindig kívánatos.

Az ESD-safe filamentekben általában vezetőképes vagy disszipatív adalék található. Ez lehet carbon black, szénnanocső, grafit, speciális vezetőképes adalék vagy más ESD-célú töltőanyag. A lényeg az, hogy az anyag felületi ellenállása olyan tartományba kerüljön, amely segít a töltés kontrollált elvezetésében.

A 3DXTECH ESD-PETG például szénnanocső alapú technológiát használ, és ESD-védelmet igénylő alkalmazásokhoz készült. A gyártó célzott felületi ellenállásként 10⁴–10⁹ ohm tartományt ad meg. :contentReference[oaicite:1]{index=1}

Mit jelent az, hogy ESD-safe?

Az ESD-safe nem azt jelenti, hogy az anyag minden körülmények között garantáltan megvéd minden elektronikát. Azt jelenti, hogy az anyag elektrosztatikus tulajdonságai alkalmasabbak lehetnek ESD-környezetben való használatra, mint egy hagyományos szigetelő műanyag.

Az ESD-védelem rendszerben működik. Nem elég egy ESD filamentből nyomtatott doboz vagy tálca. Számít a munkaasztal, földelés, csuklópánt, padló, páratartalom, csomagolás, mérés és az egész munkafolyamat. Egy ESD-safe filamentből készült tárgy ennek a rendszernek csak egy eleme.

Emiatt ipari környezetben az ESD-alkatrészeket mérni és dokumentálni kell. Egy nyomtatott tárgy felületi ellenállása függhet a filamenttől, nyomtatási hőmérséklettől, rétegek irányától, felülettől, nedvességtől és a konkrét nyomtatási profiltól.

ESD-safe, conductive és antistatic – mi a különbség?

A három fogalmat gyakran összekeverik, pedig nem ugyanazt jelentik.

A conductive filament nem automatikusan ESD-safe, és az ESD-safe filament nem arra való, hogy hagyományos vezeték legyen. Egy túl jól vezető anyag bizonyos ESD-helyzetekben akár túl gyors kisülést is okozhat, míg egy túl jól szigetelő anyag feltöltődhet. Az ESD-disszipatív anyag lényege a kontrollált köztes viselkedés.

Miért érdekes az ESD-safe filament?

A 3D nyomtatás egyik nagy előnye, hogy egyedi segédeszközök, tartók, sablonok, dobozok és gyártási kiegészítők gyorsan elkészíthetők. Elektronikai környezetben viszont nem mindegy, milyen anyagból készülnek ezek a tárgyak. Egy normál PLA vagy PETG tálca feltöltődhet, és érzékeny alkatrészek közelében ez nem ideális.

Az ESD-safe filament lehetővé teszi, hogy egyedi, 3D nyomtatott alkatrésztartókat, szerelési sablonokat, tokokat, tárolókat és munkaállomás-kiegészítőket készítsünk úgy, hogy azok jobban illeszkedjenek ESD-érzékeny munkakörnyezethez.

Ilyen anyagokat használnak elektronikai házakhoz, csatlakozókhoz, szenzortartókhoz, szerelési fixture-ökhöz és end-of-arm tooling elemekhez is; a 3DXTECH ESD ABS leírása például kifejezetten elektronikai házakat, csatlakozókat, fixture-öket, robotikai megfogókat és szenzorokat említ tipikus alkalmazásként. :contentReference[oaicite:2]{index=2}

Az ESD-safe filament legnagyobb előnyei

1. Segít csökkenteni az elektrosztatikus kockázatot

Az ESD-safe filament fő előnye, hogy a kész nyomat nem egyszerű szigetelő műanyagként viselkedik. A megfelelően kialakított anyag segíthet elvezetni az elektrosztatikus töltést, így alkalmasabb lehet érzékeny elektronikai alkatrészek környezetébe.

Ez különösen fontos lehet gyártásban, javításban, szerelésben, prototípus-készítésben vagy olyan műhelyben, ahol nyomtatott áramköri lapokkal, mikrovezérlőkkel, szenzorokkal vagy félvezető alkatrészekkel dolgoznak.

2. Egyedi ESD-kompatibilis segédeszközök készíthetők

ESD-safe filamenttel egyedi tálcák, tárolók, csipeszek, fogók, alkatrésztartók, munkadarab-rögzítők, szerelési sablonok és gyártási fixture-ök nyomtathatók. Ezek pontosan illeszkedhetnek az adott alkatrészhez vagy munkafolyamathoz.

Ez nagy előny a hagyományos ESD-tálcákkal szemben, mert a 3D nyomtatással egyedi geometriák is könnyen elkészíthetők.

3. Több alapanyagban is elérhető

ESD-safe filament létezhet PLA, PETG, ABS, ASA, PA, PC vagy más alapanyaggal is. Ez azért fontos, mert az ESD-tulajdonság mellett a mechanikai, hőállósági és környezeti igények is számítanak.

Egyszerűbb elektronikai tartóhoz elég lehet PETG-ESD. Melegebb, műszakibb környezethez ABS-ESD, ASA-ESD, PA-ESD vagy PC-ESD lehet jobb. A választásnál mindig az alapanyag tulajdonságait és az ESD-adatokat együtt kell nézni.

4. Gyártási és javítási környezetben praktikus

Egy elektronikai szervizben vagy kis gyártóműhelyben gyakran kell egyedi alkatrésztartó, paneltámasz, csavarválogató, mérőadapter vagy szerelési segéd. Ezek normál PLA-ból gyorsan elkészíthetők, de ESD-környezetben jobb, ha az anyag nem szigetelőként viselkedik.

Az ESD-safe filament pontosan ebben segít: megtartja a 3D nyomtatás rugalmasságát, miközben ESD szempontból alkalmasabb anyagot ad.

5. Nem áramvezetésre, hanem kontrollált töltéselvezetésre optimalizált

Ez elsőre furcsán hangozhat, de fontos előny. Egy ESD-disszipatív anyagnál nem az a cél, hogy minél jobban vezessen, hanem az, hogy a töltés ne hirtelen, hanem kontrolláltan távozzon.

Ezért az ESD-safe filamentek sokszor jobb választások elektronikai alkatrésztartókhoz, mint a sima conductive filamentek, amelyek elektromos viselkedése más célra van optimalizálva.

Az ESD-safe filament hátrányai

1. Drágább, mint a normál filament

Az ESD-safe filamentek általában jóval drágábbak, mint a sima PLA, PETG vagy ABS. Ennek oka a speciális adalékolás, a minőségellenőrzés és az, hogy kisebb, iparibb célpiacra készülnek.

Ezért nem érdemes minden tárgyat ESD-safe anyagból nyomtatni. Csak ott indokolt, ahol valóban számít az elektrosztatikus védelem.

2. Az ESD-tulajdonságot mérni kell

Ha komoly ESD-környezetben használunk 3D nyomtatott alkatrészt, nem elég megbízni a filament nevében. A kész nyomatot mérni kell, mert a felületi ellenállás függhet a nyomtatási hőmérséklettől, felülettől, rétegiránytól, nedvességtől és a modell geometriájától.

A 3DXTECH ESD ABS termékleírása is kiemeli, hogy a nyomtatott ESD-safe alkatrész felületi ellenállása változhat az extruder hőmérsékletének függvényében, ezért hőmérsékletbeállításra lehet szükség az optimális eredményhez. :contentReference[oaicite:3]{index=3}

3. Nem minden fekete vagy karbonos filament ESD-safe

Gyakori félreértés, hogy ha egy filament fekete, karbonos vagy conductive jellegű, akkor biztosan ESD-safe. Ez nem igaz. Az ESD-safe tulajdonsághoz kontrollált felületi ellenállás és megfelelő adalékolás kell.

Egy PLA-CF, PETG-CF vagy ASA-CF lehet merevebb és szebb, de nem biztos, hogy ESD-védelmi célra alkalmas. Az ESD filamenteknél a gyártói adatlap és a mért ellenállás a döntő.

4. Koptathatja a fúvókát

Sok ESD-safe filament szénalapú adalékot, szénnanocsövet, grafitot vagy más töltőanyagot tartalmazhat. Ezek bizonyos esetekben koptató hatásúak lehetnek. Ezért több ESD anyagnál kopásálló fúvóka ajánlott, különösen ha hosszabb távon vagy rendszeresen nyomtatunk vele.

A pontos igény az adott filamenttől függ. Egyes ESD-PETG-k nyomtathatók a PETG-hez hasonlóan, más anyagokhoz hardened steel nozzle lehet ajánlott.

5. Az alapanyag korlátai megmaradnak

Az ESD adalék nem változtatja meg teljesen az alapanyagot. A PETG-ESD továbbra is PETG alapú, tehát hőállóságban és merevségben PETG-közeli. Az ABS-ESD továbbra is ABS jellegű, zárt tér és jó tapadás lehet szükséges. A PA-ESD továbbra is nedvességérzékeny lehet.

Ezért nem elég azt nézni, hogy ESD-safe. Azt is nézni kell, hogy PLA-ESD, PETG-ESD, ABS-ESD, ASA-ESD, PA-ESD vagy PC-ESD anyagról van-e szó.

6. Nem helyettesíti az ESD-munkafolyamatot

Egy ESD-safe filamentből nyomtatott tálca nem váltja ki a teljes ESD-védelmet. Szükség lehet földelt munkaasztalra, ESD-csuklópántra, megfelelő tárolásra, páratartalom-kezelésre, ESD-csomagolásra és rendszeres ellenőrzésre is.

Az ESD-safe nyomat hasznos része lehet a rendszernek, de önmagában nem teljes védelem.

ESD-safe filament típusok

PLA-ESD

A PLA-ESD a legegyszerűbb belépő lehet az ESD-safe anyagok világába. Könnyebben nyomtatható, mint sok műszaki filament, és alkalmas lehet egyszerű elektronikai tartókhoz, kisebb dobozokhoz, oktatási célokra vagy könnyű ESD-közeli segédeszközökhöz.

Hátránya, hogy a PLA hőállósága korlátozott, ezért melegebb környezetben, autóban, gép közelében vagy tartósabb ipari használatnál nem ideális.

PETG-ESD

A PETG-ESD sok esetben jó köztes választás. Könnyebben nyomtatható, mint az ABS vagy PC, de praktikusabb és szívósabb lehet, mint a PLA-ESD. Elektronikai tálcákhoz, szerelési segédekhez, dobozokhoz, tartókhoz és műhelyeszközökhöz jó választás lehet.

A 3DXTECH ESD-PETG célzott felületi ellenállása 10⁴–10⁹ ohm tartományban van, és a gyártó kritikus ESD-védelmet igénylő alkalmazásokhoz pozicionálja. :contentReference[oaicite:4]{index=4}

ABS-ESD

Az ABS-ESD jobb hőállóságot és műszakibb karaktert adhat, mint a PLA-ESD vagy PETG-ESD. Jó lehet elektronikai házakhoz, fixture-ökhöz, csatlakozókhoz, szenzortartókhoz és gyártási segédeszközökhöz.

Hátránya, hogy az ABS-hez hasonlóan vetemedhet, szellőzést és zárt nyomtatóteret igényelhet. A 3DXTECH ESD ABS-hez 220–240 °C fúvókahőmérsékletet, 100–110 °C asztalt és fűtött kamrát ajánlottként említő forgalmazói adatlap is ezt az ABS-jellegű nyomtatási igényt mutatja. :contentReference[oaicite:5]{index=5}

ASA-ESD

Az ASA-ESD kültéribb, UV-állóbb irány lehet, ha az ESD-tulajdonság mellett időjárásállóság vagy jobb kültéri stabilitás is kell. Elektronikai burkolatokhoz, kültéri szenzorházakhoz és ipari kiegészítőkhöz lehet érdekes.

Hátránya, hogy az ASA nyomtatása zárt, stabil térben ad jobb eredményt, és szellőzésre is figyelni kell.

PA-ESD / Nylon-ESD

A PA-ESD nylon alapú ESD-safe filament. Akkor lehet érdekes, ha szívósabb, kopásállóbb, műszakibb anyag kell ESD-tulajdonsággal. Jó lehet gyártási segédeszközökhöz, tartókhoz, robotikai elemekhez vagy mechanikai igénybevételt kapó ESD-közeli alkatrészekhez.

Hátránya, hogy a nylon alap miatt nedvességérzékeny lehet, ezért szárítást és száraz tárolást igényel.

PC-ESD

A PC-ESD magasabb hőállóságú, merevebb, komolyabb műszaki ESD filament lehet. Akkor érdemes választani, ha az elektrosztatikus védelem mellett hőállóság, merevség és erősebb ipari használhatóság is fontos.

Hátránya, hogy a PC alap miatt magasabb nyomtatási hőmérsékletet, zárt teret, jó tapadást és tapasztaltabb beállítást igényelhet.

ESD-safe filamentek összehasonlítása

ESD-safe vagy conductive filament?

Az ESD-safe és conductive filament közötti különbség kulcsfontosságú. Conductive filamentet akkor választunk, ha valamilyen kisáramú elektromos funkciót, érintőgombot vagy kísérleti vezető pályát szeretnénk nyomtatni. ESD-safe filamentet akkor választunk, ha elektronikai alkatrészek környezetében szeretnénk kontrollált töltéselvezetést.

ESD-safe vagy Carbon Fiber filament?

A karbon töltésű filamenteket sokan ESD-safe anyagnak gondolják, de ez veszélyes leegyszerűsítés. A PLA-CF, PETG-CF vagy ASA-CF fő célja általában a merevség, mérettartás és matt technikai felület. Nem biztos, hogy kontrollált ESD-disszipatív ellenállást adnak.

Ha ESD-védelem a cél, ne sima Carbon Fiber filamentet válassz, hanem olyan anyagot, amelyet a gyártó kifejezetten ESD-safe vagy ESD-disszipatív célra jelöl, és felületi ellenállási adatot is megad.

ESD-safe filament vagy normál PETG / PLA?

Normál PLA vagy PETG teljesen jó lehet sok általános tárgyhoz, de elektronikai munkakörnyezetben szigetelőként viselkedhet, és statikus töltést halmozhat fel. Ha a nyomat érzékeny elektronikai alkatrészekkel kerül kapcsolatba, ESD-safe anyag indokoltabb lehet.

Ha csak egy általános dobozt, tartót vagy dekorációt nyomtatsz, felesleges ESD filamentet használni. Ha viszont nyomtatott áramköri lapokat, chipeket vagy szenzorokat tartasz benne, már lehet értelme.

Mire használható az ESD-safe filament?

ESD-safe filament nyomtatási tanácsok

1. Az alapanyag szerint állítsd be a profilt

Az ESD-safe jelölés nem mondja meg önmagában, hogyan kell nyomtatni. Mindig az alapanyagból kell kiindulni. PETG-ESD esetén PETG-logika, ABS-ESD esetén ABS-logika, PA-ESD esetén nylon-logika szükséges.

Ez azt jelenti, hogy hőmérséklet, asztal, kamra, hűtés és szárítás szempontjából az alapanyag szabályait kell követni.

2. Ellenőrizd, kell-e kopásálló fúvóka

Sok ESD-safe filament adalékolt, ezért koptató hatású lehet. Ha a gyártó hardened steel, edzett acél vagy kopásálló fúvókát javasol, azt érdemes komolyan venni.

Ha rendszeresen ESD anyaggal dolgozol, érdemes külön kopásálló fúvókát használni.

3. Mérd meg a kész nyomat ellenállását

Komoly ESD-felhasználásnál a kész alkatrész felületi ellenállását mérni kell. Az ESD-tulajdonság nem csak a tekercstől függ, hanem a nyomtatási beállításoktól is.

A nyomtatási hőmérséklet például befolyásolhatja a kész tárgy felületi ellenállását, ahogy azt 3DXTECH ESD ABS adatlapja is jelzi. :contentReference[oaicite:6]{index=6}

4. Kerüld a túl vékony, gyenge alkatrészeket

Az ESD adalék módosíthatja az alapanyag mechanikai tulajdonságait. Egyes ESD filamentek ridegebbek vagy érzékenyebbek lehetnek, mint a sima alapanyag. Ezért tartóknál, tálcáknál és fixture-öknél érdemes megfelelő falvastagságot, lekerekítést és merevítést tervezni.

5. Szárítsd, ha az alapanyag igényli

PETG-ESD, PA-ESD, PC-ESD vagy más műszaki ESD filamentek nedvességre érzékenyek lehetnek. Nedves filament esetén romolhat a felület, a rétegtapadás és akár az ESD-tulajdonság stabilitása is.

Különösen PA-ESD és PC-ESD esetén érdemes nyomtatás előtt szárítani, majd száraz dobozból adagolni.

6. Ne kezeld teljes ESD-védelemként

Egy ESD-safe filamentből készült alkatrész önmagában nem teljes ESD-rendszer. Ha érzékeny elektronikával dolgozol, a teljes munkafolyamatot ESD-szempontból kell megtervezni: földelt asztal, csuklópánt, megfelelő csomagolás, tárolás és mérés szükséges lehet.

Pro és kontra: miért jó választás az ESD-safe filament?

Az ESD-safe filament mellett szól

• Segíthet az elektrosztatikus töltés kontrollált elvezetésében.
• Elektronikai alkatrészekhez és PCB-khez jobb választás lehet, mint a normál műanyag.
• Egyedi ESD-tálcák, tartók és fixture-ök nyomtathatók vele.
• Több alapanyagban elérhető: PLA, PETG, ABS, ASA, PA, PC.
• Gyártási, javítási és elektronikai műhelyben hasznos lehet.
• Nem kell kész ipari tálcára korlátozódni, egyedi forma is nyomtatható.
• ESD-munkaállomások kiegészítő anyaga lehet.

Az ESD-safe filament ellen szól

• Drágább, mint a normál filamentek.
• Az ESD-tulajdonságot komoly felhasználásnál mérni kell.
• Nem minden fekete, karbonos vagy conductive filament ESD-safe.
• Koptathatja a fúvókát, anyagtól függően.
• Az alapanyag korlátai megmaradnak.
• Nem helyettesíti a teljes ESD-munkafolyamatot.
• Nem áramvezeték és nem nagyáramú elektromos alkatrész.

Mikor válassz ESD-safe filamentet?

ESD-safe filamentet akkor érdemes választani, ha a nyomtatott tárgy érzékeny elektronikai alkatrészekkel, nyomtatott áramköri lapokkal, szenzorokkal vagy ESD-védett munkakörnyezettel kerül kapcsolatba.

Tipikus felhasználások:

• PCB-tálcák,
• elektronikai alkatrésztartók,
• chip- és szenzortárolók,
• szerelési fixture-ök,
• mérőadapterek,
• robotikai megfogók,
• elektronikai házak,
• ESD-munkaállomás kiegészítők,
• javítóműhelyes segédeszközök,
• gyártási és minőségellenőrzési sablonok.

Mikor ne válassz ESD-safe filamentet?

Nem érdemes ESD-safe filamentet választani, ha a tárgy nem kerül elektronikai környezetbe. Dekorációhoz, általános dobozhoz, otthoni tartóhoz vagy egyszerű prototípushoz a normál PLA, PETG vagy ASA olcsóbb és praktikusabb.

Szintén nem jó választás, ha elektromos vezetőként szeretnéd használni. Az ESD-safe filament nem vezeték, nem NYÁK, nem forrasztható rézpálya és nem nagyáramú vezető.

Ha érintőgombot vagy kisáramú vezető pályát szeretnél, conductive filamentet érdemes nézni. Ha fémes látvány kell, fém töltésű vagy metallic filamentet. Ha merev technikai alkatrész kell, Carbon Fiber vagy Glass Fiber filament lehet jobb.

Mit nem mondanak el elég gyakran az ESD-safe filamentekről?

Az első fontos félreértés, hogy az ESD-safe filament ugyanaz, mint a conductive filament. Nem ugyanaz. Az ESD-safe anyag célja a kontrollált töltéselvezetés, nem az áramkörök vezetése.

A második félreértés, hogy minden karbonos filament ESD-safe. Nem minden CF filament alkalmas ESD-védelemre. ESD célra olyan filament kell, amelyet a gyártó kifejezetten ESD-safe vagy ESD-disszipatív célra jelöl, és megadja a felületi ellenállást.

A harmadik fontos pont, hogy az ESD-védelem nem csak anyagkérdés. Egy ESD-safe nyomat önmagában nem védi meg automatikusan az elektronikát, ha a munkakörnyezet többi része nincs megfelelően kialakítva.

A negyedik félreértés, hogy a filament neve elég bizonyíték. Ipari vagy kritikus felhasználásnál a kész nyomatot mérni kell, mert a nyomtatási beállítások is befolyásolják az ESD-tulajdonságokat.

ESD-safe filamentnél a modelltervezés is számít

ESD-safe alkatrészeknél nem csak a forma és a mechanikai terhelés fontos, hanem az is, hogyan érintkezik a tárgy az elektronikai alkatrésszel, hogyan vezetődik el a töltés, és szükség van-e földelési pontra.

Egy PCB-tálcánál például fontos lehet, hogy a panel ne lötyögjön, ne karcolódjon, ne érintkezzen éles peremmel, és megfelelően kezelhető legyen ESD-munkaállomáson. Egy fixture-nél fontos a merevség, pontosság, hőállóság és az, hogy az anyag elektrosztatikus viselkedése a feladatnak megfelelő legyen.

Az ESD-safe filament tehát nem csak nyomtatási anyag, hanem a teljes elektronikai munkafolyamat része.

Az ESD-safe filament elektronikai környezetbe való, nem általános vezetőanyag

Az ESD-safe filamentek speciális 3D nyomtatási anyagok, amelyek célja az elektrosztatikus töltés kontrollált elvezetése. Elektronikai alkatrészek, PCB-k, szenzorok és ESD-érzékeny munkafolyamatok közelében nagyon hasznosak lehetnek.

Előnyük, hogy egyedi ESD-tálcák, tartók, fixture-ök és munkaállomás-kiegészítők készíthetők velük. Hátrányuk a magasabb ár, a mérési igény, a lehetséges fúvókakoptatás és az, hogy nem helyettesítik a teljes ESD-védelmi rendszert.

A legfontosabb tanulság: az ESD-safe filamentet nem azért választjuk, mert vezetéket akarunk nyomtatni, hanem azért, mert érzékeny elektronikai alkatrészek környezetében kontrollált elektrosztatikus viselkedésre van szükség.

Ha egyszerű doboz vagy dekoráció kell, válassz normál PLA-t vagy PETG-t. Ha érintőgomb vagy kisáramú pálya kell, conductive filamentet keress. Ha elektronikai alkatrésztartó, PCB-tálca, ESD-műhelyes segédeszköz vagy gyártási fixture készül, akkor az ESD-safe filament nagyon jó választás lehet.
